Устройство топливной рампы ваз 2110 1999года

Устройство системы питания двигателя

Система питания автомобиля предназначена для хранения запаса топлива, очистки топлива и воздуха от посторонних примесей, для подачи воздуха и топлива в цилиндры двигателя. Система питания состоит из топливного бака, топливного модуля, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, топливопроводов, воздуховодов, дроссельного узла, ресивера, а также системы улавливания паров бензина.

Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром. Воздушный фильтр установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт, вверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента, крышка фильтра выполнена съемной. Очищенный воздух через датчик массового расхода воздуха (подробнее см. “Система управления двигателем”) по воздуховоду проходит к дроссельной заслонке.

Дроссельная заслонка регулирует количество воздуха, поступающего в цилиндры двигателя. Привод заслонки от педали “газа” – тросовый. Заслонка вращается на оси в корпусе (патрубке). Корпус дроссельной заслонки закреплен на фланце впускного модуля на шпильках. В корпусе выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения. Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с адсорбером и системой вентиляции картера двигателя.

Корпус дроссельной заслонки, с установленными на него датчиком положения дроссельной заслонки и регулятором холостого хода (подробнее см. “Система управления двигателем”) образуют дроссельный узел.

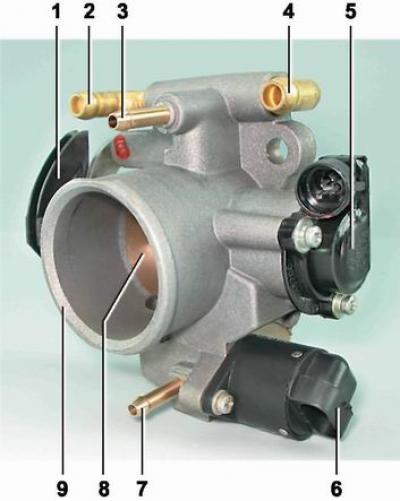

Дроссельный узел: 1 – сектор привода дроссельной заслонки; 2, 4 – штуцеры для соединения с системой охлаждения двигателя; 3 – штуцер отвода картерных газов; 5 – датчик положения дроссельной заслонки; 6 – регулятор холостого хода; 7 – штуцер для соединения с адсорбером; 8 – дроссельная заслонка; 9 – патрубок корпуса дроссельной заслонки

Запас топлива хранится в баке емкостью 43 л. Топливный бак стальной, сварен из двух штампованных частей. Бак подвешен к днищу автомобиля на двух стальных хомутах. Заливная горловина топливного бака выведена на правый борт автомобиля и закрыта пробкой. Топливо из бака подается электрическим топливным насосом погружного типа.

Насос установлен в топливный бак. Для доступа к насосу в днище автомобиля под подушками заднего сиденья выполнен люк с крышкой.

На входном патрубке топливного насоса установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином. На насос подается напряжение по команде ЭБУ (см. “Система управления двигателем”) при включении зажигания. Если при этом не будет сделана попытка запуска двигателя, то через 2-3 с ЭБУ выключит топливный насос.

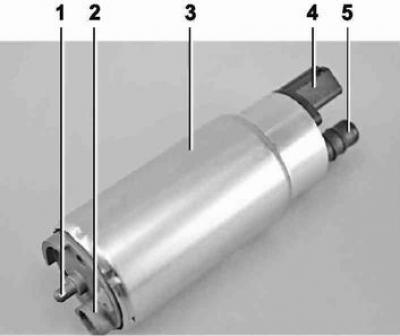

Топливный насос: 1 – выступ для крепления сетчатого фильтра; 2 – топливозаборный патрубок для подсоединения сетчатого фильтра; 3 – корпус; 4 – колодка электрического разъема; 5 – выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой

Замечание. На автомобиле с ЭБУ модели МР7.0 при первой попытке пуска двигателя после подсоединения аккумуляторной батареи включение топливного насоса возможно только одновременно со стартером. В дальнейшем топливный насос будет работать, как на автомобилях с ЭБУ других типов. Однако после трех включений зажигания подряд без запуска двигателя топливный насос будет включен только одновременно со стартером

От насоса по гофрированной трубке топливного модуля бензин поступает в топливопровод и далее в топливный фильтр, где топливо подвергается более тщательной очистке.

Топливный фильтр – бумажный, установлен в металлическом неразборном корпусе.

Очищенное топливо поступает по топливопроводу в топливную рампу.

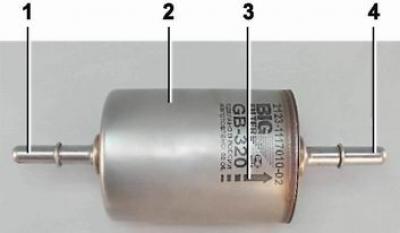

Топливный фильтр двигателей 21124 и 21114: 1 – входной патрубок; 2 – корпус; 3 – стрелка направления потока топлива (нарисована краской на корпусе фильтра); 4 – выходной патрубок

Замечание.Топливный фильтр двигателей 2112 и 2111 имеет соединительные парубки с резьбой.

Топливная рампа удерживает четыре форсунки и подводит к ним топливо. Соединение рампы с форсунками уплотнено резиновыми кольцами. Рампа закреплена на головке блока цилиндров болтами.

Регулятор давления топлива перепускной клапан, который поддерживает в системе (в топливопроводе) рабочее давление 284-325 кПа для двигателей 2112 и 2111 или 378-390 кПа для двигателей 21124 и 21114, необходимое для правильной работы системы впрыска (подробнее см. “Система управления двигателем”).

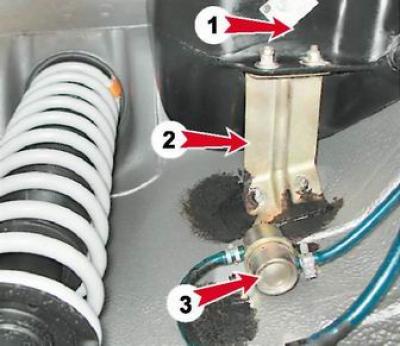

Расположение сепаратора на автомобилях с двигателями 21124 и 21114 (1,6i): 1 – сепаратор; 2 – кронштейн крепления сепаратора; 3 – гравитационный клапан.

Примечание. На автомобилях с двигателями 2112 и 2111 здесь дополнительно установлен предохранительный клапан. На автомобилях с двигателями 21124 и 21114 предохранительный клапан выполнен в пробке заливной горловины.

В соответствии с экологическими требованиями ЕВРО II, автомобиль оборудован системой улавливания паров топлива, надтопливное пространство бака связано с атмосферой не напрямую, а через элементы этой системы. Система состоит из сепаратора, адсорбера гравитационного клапана, клапана продувки адсорбера, обратного клапана, соединительных трубок и шлангов. Сепаратор и гравитационный клапан закреплены под левым задним крылом автомобиля. В сепараторе пары бензина частично конденсируются и возвращаются обратно в топливный бак. Гравитационный клапан препятствует вытеканию топлива из бака при переворачивании автомобиля.

Адсорбер: 1 – корпус адсорбера; 2 – патрубок для связи внутренней полости адсорбера с атмосферой; 3 – клапан продувки адсорбера; 4 – соединительный патрубок клапана; 5 – соединительный патрубок адсорбера

Из сепаратора несконденсировавшие пары бензина по трубкам и соединительным шлангам поступают в адсорбер, который не дает парам попасть в атмосферу. Адсорбер – это емкость, где пары бензина поглощаются активированным углем. При работе двигателя с высокой частотой вращения коленчатого вала ЭБУ подает сигнал на открытие клапана продувки адсорбера и пары бензина всасываются в ресивер.

Особенности системы питания двигателей 2112 и 2111

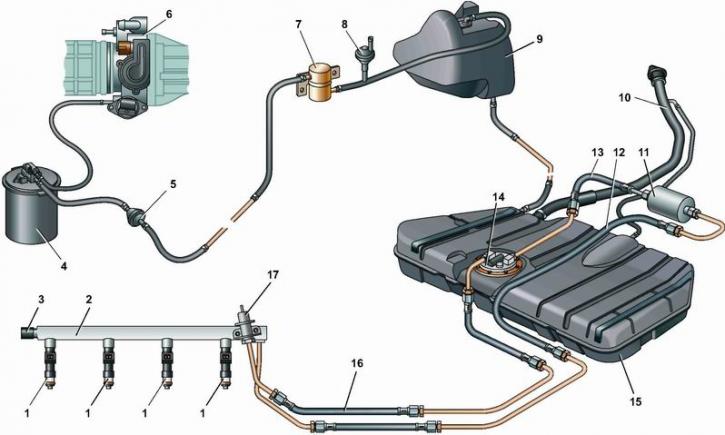

Элементы системы питания двигателей 2112 и 2111 (1,5i): 1 – форсунки; 2 – топливная рампа; 3 – диагностический штуцер; 4 – адсорбер; 5 – обратный клапан; 6 – дроссельный узел; 7 – гравитационный клапан; 8 – предохранительный клапан; 9 – сепаратор; 10 – заливная труба топливного бака; 11 – топливный фильтр; 12 – подводящий топливопровод; 13 – шланг топливопровода, соединяющий выходной (нагнетающий) патрубок топливного модуля с топливным фильтром; 14 – топливный модуль; 15 – топливный бак; 16 – сливной топливопровод; 17 – регулятор давления топлива.

Примечание. Подводящий топливопровод на двигателе 2111 подсоединяется к топливной рампе с торца (см. ниже).

Расположение элементов системы питания двигателя [Двигатель со снятой декоративной накладкой.] 2112 (1,5i 16V) в моторном отсеке: 1 – ресивер; 2 – дроссельный узел; 3 – шланг подвода воздуха к дроссельной заслонке; 4 – воздушный фильтр; 5 – регулятор давления топлива; 6 – трос привода дроссельной заслонки; 7 – топливная рампа; 8 – диагностический штуцер; 9 – обратный клапан адсорбера; 10 – адсорбер

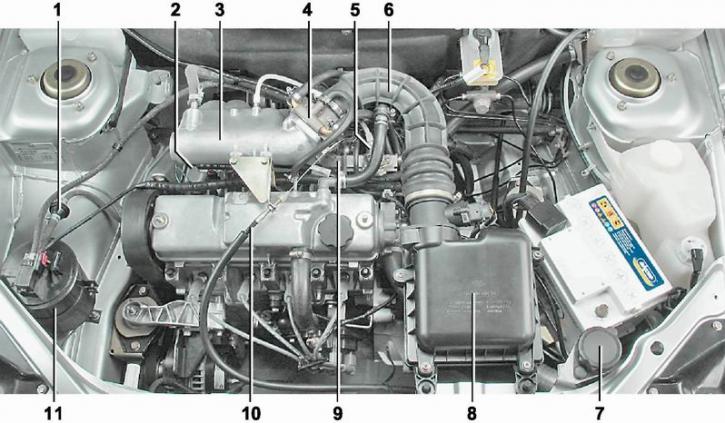

Расположение элементов системы питания двигателя 2111 (1,5i 8V) в моторном отсеке: 1 – обратный клапан адсорбера; 2 – диагностический штуцер; 3 – ресивер; 4 – дроссельный узел; 5 – регулятор давления топлива; 6 – шланг подвода воздуха к дроссельной заслонке; 7 – воздухозаборник; 8 – воздушный фильтр; 9 – топливная рампа; 10 – трос привода дроссельной заслонки; 11 – адсорбер

Воздух к впускным клапанам цилиндров двигателей 2112 и 2111 подводится через ресивер и впускной трубопровод, выполненные из алюминиевого сплава.

Топливный насос объединен с датчиком указателя уровня топлива в единый узел – топливный модуль (часто называемый электробензонасосом). Насос под давлением подает топливо из бака через топливный фильтр в топливную рампу.

Регулятор давления топлива установлен на топливной рампе. Избыточное количество топлива возвращается в бак по сливному топливопроводу.

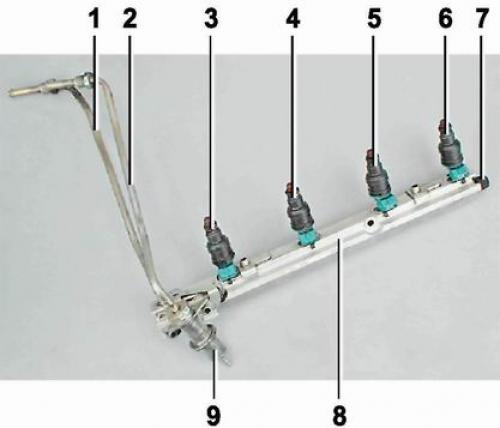

Топливная рампа двигателя 2112 (1,5i 16V) в сборе с форсунками: 1 – трубка подвода топлива к топливной рампе; 2 – трубка топливопровода слива топлива в бак; 3, 4, 5 и 6 – форсунки; 7 – диагностический штуцер (для проверки давления топлива закрыт резьбовым колпачком); 8 – топливная рампа; 9 – регулятор давления топлива

Топливная рампа двигателя 2111 (1,5i 8V) в сборе с форсунками: 1 – диагностический штуцер; 2 – топливная рампа; 3 – трубка подвода топлива к топливной рампе; 4 – регулятор давления топлива; 5 – трубка отвода (слива) топлива в бак; 6, 7, 8 и 9 форсунки

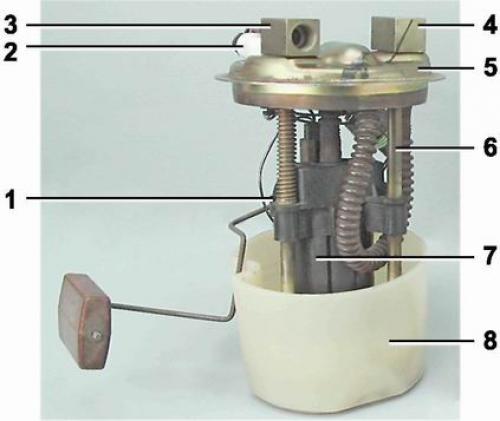

Топливный модуль двигателей 2112 и 2111 (1,5i): 1 – датчик указателя уровня топлива; 2 – соединительная колодка; 3 – входной патрубок; 4 – выходной (нагнетающий) патрубок; 5 – крышка модуля; 6 – направляющая крышки модуля; 7 – электробензонасос в пластмассовом кожухе; 8 – заборная камера

Особенности системы питания двигателей 21124 и 21114

Расположение элементов системы питания двигателя [Двигатель со снятой декоративной накладкой.] 21124 (1,6i 16V) в моторном отсеке: 1 – впускной трубопровод; 2 – дроссельный узел; 3 – шланг подвода воздуха к дроссельной заслонке; 4 – воздухозаборник; 5 – воздушный фильтр; 6 – топливная рампа; 7 – трос привода дроссельной заслонки; 8 – диагностический штуцер; 9 – обратный клапан адсорбера; 10 – адсорбер

Расположение элементов системы питания двигателя [Двигатель со снятой декоративной накладкой.] 21114 (1,6i 8V) в моторном отсеке: 1 – обратный клапан адсорбера; 2 – диагностический штуцер; 3 – ресивер; 4 – дроссельный узел; 5 – топливная рампа; 6 – шланг подвода воздуха к дроссельной заслонке; 7 – гофрированный шланг воздухозаборника; 8 – воздушный фильтр; 9 – трос привода дроссельной заслонки; 10 – адсорбер

На двигателе 21124 ресивер объединен с впускным трубопроводом в единый узел и выполнен из пластмассы. На двигателе 21114 из пластмассы выполнен только ресивер.

В пробке заливной горловины топливного бака выполнены два клапана: один для аварийного сброса давления паров топлива из бака (что возможно при повышении температуры окружающей среды), а другой – для поступления воздуха из атмосферы при расходовании топлива из бака (это исключает возникновение сильного разрежения в баке).

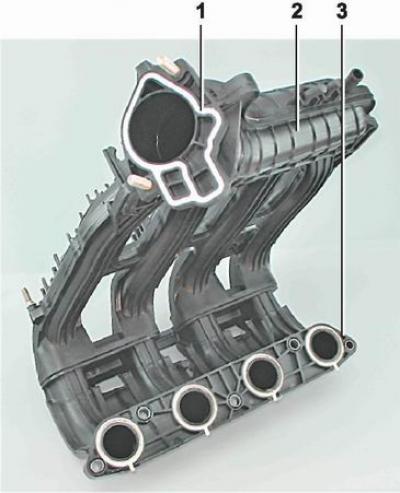

Впускной трубопровод двигателя 21124 (1,6i 16V): 1 – фланец с уплотнительным кольцом для крепления дроссельного патрубка; 2 – ресивер; 3 – фланец впускного трубопровода с уплотнительными кольцами для подсоединения к головке блока цилиндров

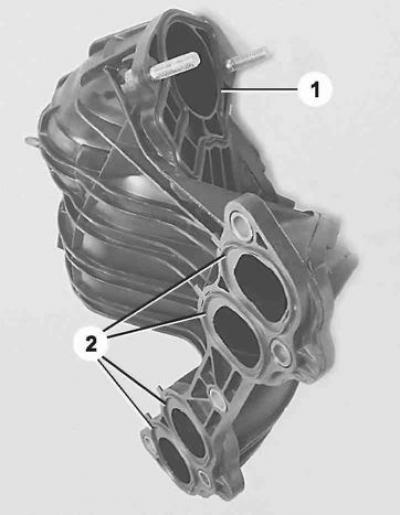

Ресивер двигателя 21114 (1,6i 8V): 1 – фланец с уплотнительным кольцом для крепления дроссельного патрубка; 2 – ресивер с уплотнительными кольцами для подсоединения к впускному трубопроводу

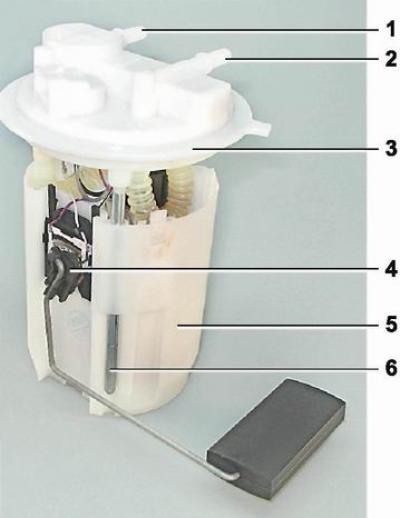

Топливный модуль двигателей 21124 и 21114 (1,6i): 1 – входной патрубок (для подвода топлива к регулятору давления); 2 – выходной (нагнетающий) патрубок; 3 – крышка модуля; 4 – датчик указателя уровня топлива; 5 – заборная камера; 6 – направляющая крышки модуля

Топливный насос объединен с датчиком указателя уровня топлива и регулятором давления топлива в единый узел – топливный модуль (часто называемый электробензонасосом). Топливо из насоса (через выходной патрубок топливного модуля) поступает в топливный фильтр. Очищенный бензин вновь по топливопроводу и через тройник подводится к входному патрубку топливного модуля и далее подается в топливную рампу. Избыточное количество топлива поступает через регулятор давления обратно в бак. Регулятор давления топлива установлен в крышке топливного модуля.

>

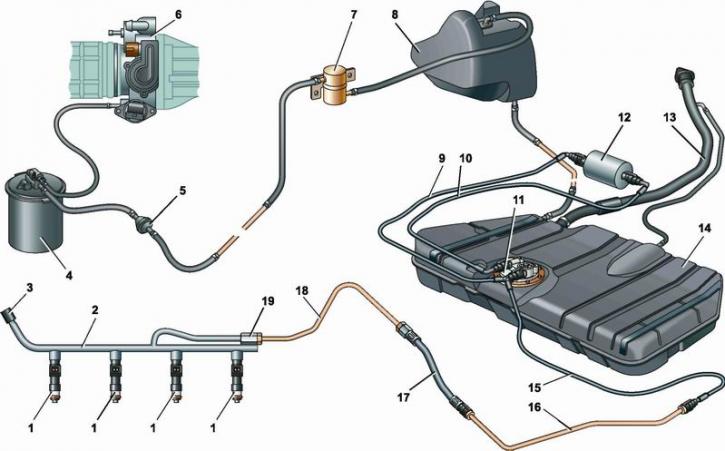

Схема системы питания двигателей 21124 и 21114 (1,6i): 1 – форсунки; 2 – топливная рампа; 3 – диагностический штуцер; 4 – адсорбер; 5 – обратный клапан; 6 – дроссельный узел; 7 – гравитационный клапан; 8 – сепаратор; 9 – трубка топливопровода, соединяющая топливный фильтр с тройником; 10 – трубка топливопровода, соединяющая топливный фильтр с выходным патрубком топливного модуля; 11 – топливный модуль; 12 – топливный фильтр; 13 – заливная труба; 14 – топливный бак; 15 – шланг, соединяющий топливный фильтр и топливный модуль с топливопроводом; 16, 18 – металлические трубки топливопровода; 17 – соединительный шланг; 19 – штуцер для соединения топливной рампы с топливопроводом.

Примечание. На двигателе 21114 форма топливной рампы имеет незначительные отличия (см. ниже).

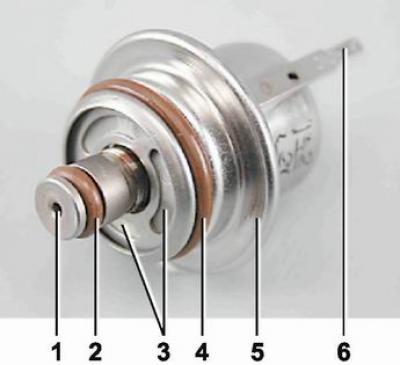

Регулятор давления топлива двигателей 21124 и 21114 (1,6i): 1 – отверстие для сброса избыточного топлива; 2, 4 – уплотнительные кольца; 3 – отверстия для подвода топлива в регулятор; 5 – корпус; 6 – вывод для соединения регулятора с “массой”

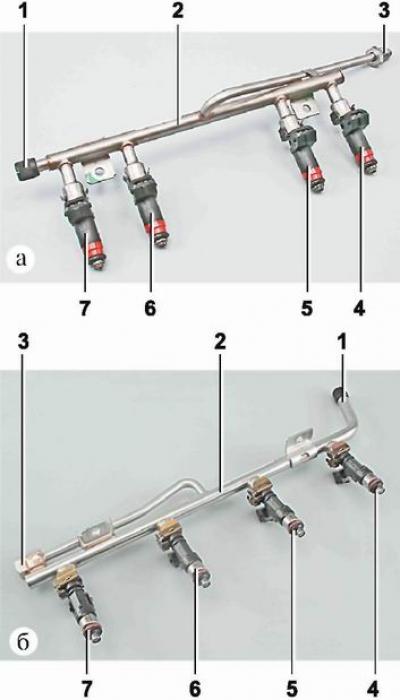

Топливная рампа двигателей 21114 (1,6i 8V) (а) и 21124 (1,6i 16V) (б) в сборе с форсунками: 1 – диагностический штуцер; 2 – топливная рампа; 3 – штуцер для соединения с топливопроводом; 4, 5, 6 и 7 – форсунки

РДТ ВАЗ 2110

Вступление

Давление топлива в инжекторной системе является одним из важных критериев стабильной работы двигателя. Именно при появлении каких-либо признаков неисправности автомобиля следует начинать с проверки давления топлива. В ВАЗ 2110 давление регулируется с помощью РДТ он же регулятор давления топлива. Именно он определяет необходимое давление и сбрасывает излишки в обратку.

РДТ влияет на большую часть симптомов в работе ДВС, о которых речь пойдет в данной статье. Ниже подробно описаны все возможные неисправности регулятора давления ВАЗ 2110, его замена и самостоятельная проверка.

Цена его составляет от 700 до 1000 рублей в зависимости от образца, как правило старый образец стоит немного дороже.

Устройство и работа РДТ

РДТ является клапаном с мембраной, который устанавливается в топливной магистрали. При работающем двигатели в системе образуется определенное давление, которое необходимо поддерживать в нужном диапазоне, но так как бензонасос качает топливо непрерывно, то давление повышается. При повышении давлении РДТ открывает обратный клапан и спускает излишки давления в обратку системы, которая сообщается с топливным баком.

Где устанавливается

Существует два варианта установки РДТ: на топливной рампе и в топливном баке.

На топливной рампе регулятор устанавливался на автомобилях с 1,5 литровым инжекторным двигателем. На таких двигателях из топливного бака идет две топливные магистрали: прямая и обратная.

В топливном баке регулятор устанавливался на автомобилях с 1,6 литровым двигателем. В таких двигателях отказались от обратной магистрали. Теперь регулятор напрямую скидывает давление в баке автомобиля.

Признаки неисправности

Признаков неисправностей РДТ довольно много и спутать их с другими проблемами довольно легко, поэтому прежде чем приступать к замене, необходимо провести его проверку, но об этом рассказано чуть ниже.

Одним из основных и ярко выраженных признаков неисправности регулятора является его заклинивание в открытом положении. При такой причине заметно падает мощность двигателя. Двигатель может хорошо работать на холостом ходу, а развить большие обороты двигатель не сможет из-за нехватки давления топлива.

При пуске двигателя будь-то на холодную или горячую приходиться продолжительное время вращать стартер.

При заклинившем РДТ в закрытом положении, происходит переизбыток давления, что может спровоцировать выход из строя бензонасос. Избыток давления в системе влечет к повышенному расходу топлива и неполному сгоранию его в камере сгорания. Выхлопные газы будут иметь явный запах бензина с характерным черным дымом.

Так же существуют и другие менее заметные признаки его неисправности:

• ДВС неравномерно работает на ХХ и глохнет;
• Не развивается необходимая мощность ДВС;
• Автомобиль дергается при движении;

Больше о топливной системе можно узнать в нашей статье.

Проверка

Проверку необходимо осуществлять с помощью специального прибора для проверки давления топлива (Манометра).

Данный прибор подключается к штуцеру топливной рампы и запускается двигатель. При исправном РДТ на двигателях 1,5 литра давления топлива должно быть от 2,9 до 3,3 кгс/см²

Затем снимается вакуумная трубка с РДТ и снова делается замер. Давление топливо должно возрасти на 0,2-0,7 кгс/см².

При остановке двигателя давление должно немного упасть и оставаться в системе около 2 часов.

Замена

Замена РДТ на ВАЗ 2110 не является сложным процессом при использовании нашей инструкции. С данной задачей справится даже любитель. Перед началом работ необходимо подготовить инструмент и автомобиль.

Необходимый инструмент

• Рожковый ключ на 24 мм;
• Шестигранник на 6мм;
• Ветошь;

Подготовка автомобиля

Перед началом работы необходимо сбросить давление топлива в системе. Для этого вынимаем предохранитель бензонасоса (F15) находится он под панелью со стороны пассажира. Запускаем двигатель и даем ему проработать пока он не заглохнет.

Далее снимаем минусовую клейму с АКБ, во избежания возгорания, так как будем работать с легковоспламеняющимися веществами, которым является бензин.

Пошаговая инструкция

• Ключом на 24мм откручиваем гайку крепления трубки обратки к РДТ и извлекаем ее.

• Снимите вакуумную трубку с РДТ

• Шестигранником на 6 мм выкручиваем два болта крепления РДТ

• Осторожно извлеките РДТ из топливной рампы.

• Установка нового РДТ осуществляется в обратном порядке. Перед установкой нового регулятор рекомендуется заменить уплотнительную манжету и смазать ее бензином перед установкой, чтобы не повредить в процессе соединения РДТ с рампой.

Видео по замене

Топливная система ВАЗ-2110: устройство, возможные поломки, ремонт

В нашей небольшой статье мы поговорим о топливной системе ВАЗ-2110 (инжектор). Давно ушли в небытие карбюраторные двигатели. На заводе-изготовителе такие моторы не ставят с начала 2000-х. Большая часть «десяток» и аналогичные модели (2112, 2111) комплектуются моторами с инжекторной системой впрыска топлива. Она надежнее, работает стабильно, а самое главное – не требует частого вмешательства со стороны водителя. Двигатель сможет работать без проблем, но при условии, конечно, что все фильтры будут меняться своевременно. К топливу тоже имеется требование – не рекомендуется заливать низкокачественное.

Основные моменты

В состав топливной системы ВАЗ-2110 (8 клапанов или 16) входит довольно большое число элементов, которые влияют на работу двигателя. Также стоит упомянуть о том, что в камеры сгорания любого двигателя подается смесь из бензина и воздуха в определенной пропорции (если говорить точнее, то 14 частей воздуха и 1 бензина).

Если нарушить это соотношение, двигатель начнет работать неправильно – обороты понизятся или повысятся, появятся перебои.

Особенности конструкции

В конструкции топливной системы входят такие компоненты:

1. Непосредственно система топливоподачи – это бензобаак, насос, регулятор давления, фильтры очистки бензина, рампа и форсунки, а также соединительные трубки и шланги. Другими словами, это те элементы, в которых находится бензин.
2. Система подачи воздуха – это те элементы, которые пропускают через себя кислород. Это фильтр очистки воздуха, патрубок, узел дросселя, датчик расхода. Именно с помощью этих элементов к топливной рампе подходит очищенный воздух для образования смеси.
3. И последняя система позволяет уловить пары бензина. Это адсорбер и соединительные трубки. С их помощью пары уничтожаются.

Система подачи топлива нужна для того, чтобы обеспечить наличие необходимого количества смеси в рампе при работе в любом режиме.

Различия в системах питания

Стоит отметить, что системы питания моторов ВАЗ-2111 и ВАЗ-2112 немного отличаются от ВАЗ-21114 и ВАЗ-21124. У последних двух нет обратной магистрали, по которым бензин возвращается в бак. Причина в том, что регулятор давления топлива располагается в одном модуле с бензонасосом, в баке. Следовательно, можно осуществлять контроль давления в системе на раннем этапе, если можно так выразиться. И в этом случае отпадает необходимость в прокладке обратной магистрали.

Кроме того, чтобы осуществить соединение различных компонентов магистрали, на моторах ВАЗ-21114 и ВАЗ-21124 применяются наконечники зажимного типа, а не резьбовые штуцеры. Также есть отличия в форме и конструкции рампы, устанавливаются на ней форсунки более нового образца. А самое главное – в системе давление несколько выше, нежели на ранних моделях двигателей.

Впуск воздуха и дроссельная заслонка

Первое, что мы рассмотрим из конструкции топливной системы ВАЗ-2110 (инжектор, 8 клапанов), это подачу воздуха. На входе устанавливается фильтр очистки воздуха – на «десятках» он изготовлен из бумаги, плоский, имеет большую площадь поверхности. За счет этого фильтрация происходит максимально эффективно. Конструкция дроссельного узла выглядит таким образом:

1. Патрубок, по которому к корпусу подводится жидкость из системы охлаждения.
2. Патрубок, при помощи которого происходит вентиляция картера при работе в режиме холостого хода.
3. Патрубок, при помощи которого отводится жидкость.
4. Датчик, позволяющий определить положение заслонки при работе двигателя.
5. Регулятор холостого хода (называть его датчиком нельзя, так как прибор ничего не измеряет). Это простой шаговый электромотор, позволяющий изменять количество воздуха, подаваемого в рампу при работе на холостом ходу.
6. Штуцер – необходим для того чтобы осуществить продувку адсорбера.

Особенности конструкции дросселя

Крепится дроссельный узел непосредственно на ресивере. С его помощью происходит дозировка воздуха, который поступает в трубу впуска. Между входным патрубком (с фильтром) и рампой установлен дроссельный узел. Заслонка соединяется с педалью газа посредством тросика. На самой заслонке устанавливается датчик, он позволяет электронному блоку управления определять положение заслонки при работе двигателя.

Стоит отметить, что топливная система ВАЗ-2110 (16 клапанов) такая же примерно по конструкции, как и у восьмиклапанного мотора. В проточной части узла дросселя (непосредственно до заслонки и сразу же после нее) есть отверстия, которые позволяют отбирать разрежение. С их помощью работает система, отвечающая за вентиляцию адсорбера и картера. В том случае, если не устанавливается на автомобиле адсорбер, штуцер, который необходим для продувки, закрывается при помощи заглушки из резины. На двигателях ВАЗ-21114 и ВАЗ-211124 нет канала, по которому подается воздух в обход заслонки. Еще присоединительный фланец имеет несколько иную форму.

Регулировка холостого хода

На карбюраторных двигателях холодный запуск был довольно сложный – приходилось вытягивать трос «подсоса», чтобы в камеры сгорания попадало больше бензина и меньше воздуха. И надо было своевременно открыть подачу воздуха, иначе «кушать» бензин машина будет очень жадно. Что касается регулировки оборотов в режиме холостого хода на инжекторных двигателях, то для этого используется специальной конструкции двигатель (РХХ).

Когда заслонка закрыта, воздух поступает в топливную рампу через тонкий канал в обход. Этот канал закрывается конической иглой, которая установлена на регуляторе. Микроконтроллерная система управления, в зависимости от режима работы двигателя, подает сигнал на электромотор. Игла при этом перемещается, изменяя подачу воздуха в рампу. При этом поддерживается определенная частота вращения мотора – если конкретно, то 750 об/мин.

Насос и очистка бензина

При помощи двухступенчатого электропривода топливного насоса нагнетается бензин в магистраль. Насос имеет роторный тип, он неразборный, устанавливаются непосредственно в бензобаке. Это позволяет снизить возможность появления паровой пробки, так как бензин нагнетается под высоким давлением, а не под разрежением. Значение давления составляет порядка 284 кПа на моторах ВАЗ-2111 и ВАЗ-2112, а также свыше 364 кПа на моделях двигателей ВАЗ-21114 и ВАЗ-21124.

Фильтр для очистки бензина встраивается в подающей магистрали непосредственно между рампой и электрическим насосом. Находится он под кузовом, непосредственно возле топливного бака. Фильтр является неразборным элементом, корпус изготовлен из стали. Внутри фильтрующий элемент бумажного типа. Для грубой очистки топлива используется так называемый памперс, который устанавливается в нижней части насоса.

Рампа и форсунки

Рампа – это полая планка с установленными на ней форсунками и специальной конструкции регулятором давления смеси. Рампа крепится при помощи двух болтов на трубе впуска или же непосредственно на головке блока. На левой стороне имеется штуцер, при помощи которого производится контроль давления топлива (при диагностике). Он закрыт пробкой с резьбой.

Форсунки закрепляются на рампе. Распылители форсунок находятся в отверстиях впускного коллектора. Но на моделях двигателей ВАЗ-2112 и ВАЗ-21124 форсунки устанавливаются в отверстиях на головке блока. Для того чтобы уплотнить посадочные отверстия электромагнитных форсунок, устанавливаются резиновые кольца. Форсунка – это обычный клапан с электромагнитом.

В то время, когда от микроконтроллера поступает импульс, происходит открывание клапана на определенное время. При этом топливная смесь через распылитель подается в камеру сгорания через клапан. Топливо начинает испаряться, соприкасается с горячими элементами, в состоянии пара воспламеняется в камере сгорания. Воспламенение происходит при помощи свечи зажигания. Как только прекращается подача импульса на форсунку, клапан возвращается в исходное положение с помощью возвратной пружины.

Регулировка давления топлива

А как поддерживается давление в топливной системе ВАЗ-2110? На автомобилях с двигателями ВАЗ-2111 и ВАЗ-2112 устанавливается регулятор давления непосредственно на топливной рампе. С его помощью внутри поддерживается определенное значение давления. Причем он позволяет поддерживать как давление воздуха во впускной трубе, так и топлива внутри рампы.

Конструкция регулятора не очень сложная. Внутри него находятся клапан, диафрагма и возвратная пружина. При работе двигателя регулятор позволяет поддерживать давление в диапазоне 284-325 кПа. С одной стороны на диафрагму прибора воздействует топливо, а с другой – пониженное давление в трубе впуска. Как только уменьшается давление во впускном коллекторе, клапан начинает открываться. При этом происходит пропускание избыточного топлива в сливную магистраль к баку. В рампе существенно снижается давление.

Как только увеличивается давление во впускном коллекторе (это происходит при открывании заслонки), на регуляторе клапан начинает открываться при значительно большем давлении топливной смеси. При этом внутри рампы существенно повышается давление топлива.

А вот на двигателях ВАЗ-2114 и ВАЗ-21124 регулятор давления ставятся внутри модуля, рядом с топливным насосом. Это своеобразный обратный клапан в топливной системе ВАЗ-2110, который срабатывает при определенном давлении (около 400 кПа). Если давление превышает норму, то открывается сливная магистраль, излишнее топливо возвращается обратно в бак.
