Замена ремня генератора форд мондео 3 2 0 tdci

Замена ремня генератора форд мондео 3 2 0 tdci

В двигателях Mondeo автоматический ременный натяжитель поддерживает поликлиновые ремни в состоянии натяжения. Таким образом, о натяжении ремней можно больше не беспокоиться. Однако прижимные ролики должны время от времени подвергаться осмотру. Если при этом вы не заметите в «состоянии покоя» ничего необычного, то запустите двигатель и обращайте внимание на движение прижимного ролика: если вы включите «крупный потребитель», например, кондиционер, обогрев заднего стекла и т. п., то исправный ролик слегка «раскачивается» – впрочем, даже тогда, когда двигателю дан сильный «газовый толчок». Сильный износ ремней (неравномерно глубокие борозды) непрерывно побуждает прижимной ролик к колебательным движениям. Для устранения этих недостатков вначале следует заменить приводной ремень. Проследите за тем, чтобы новый ремень имел ту же спецификацию, что и прежний.

Ниже описывается данная работа на примере двигателя Duratec-HE.

  1. Установите ручной тормоз и надежно приподнимите домкратом переднюю часть автомобиля.
  2. Демонтируйте переднюю защитную стенку приводного ремня.
  3. Ослабьте ролик 7 и.
  4. . снимите изношенный ремень.
  5. Проверьте все ременные шкивы на износ и безупречное вращение.
  6. Уложите новый ремень в шкивы и прочно затяните зажимной винт на прижимном ролике (около 5–6 Н·м).

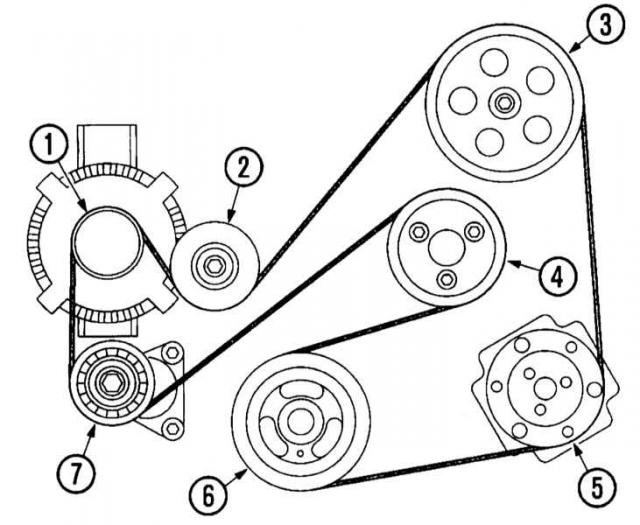

Извилистые дороги: приводной ремень в двигателе Duratec-HE.

1 — Генератор,
2 — Поворотный ролик,
3 — Насос рулевого механизма с усилителем,
4 — Водяной насос,
5 — АС-компрессор,
6 — Гаситель крутильных колебаний коленчатого вала,
7 — Автоматический ременный натяжитель.

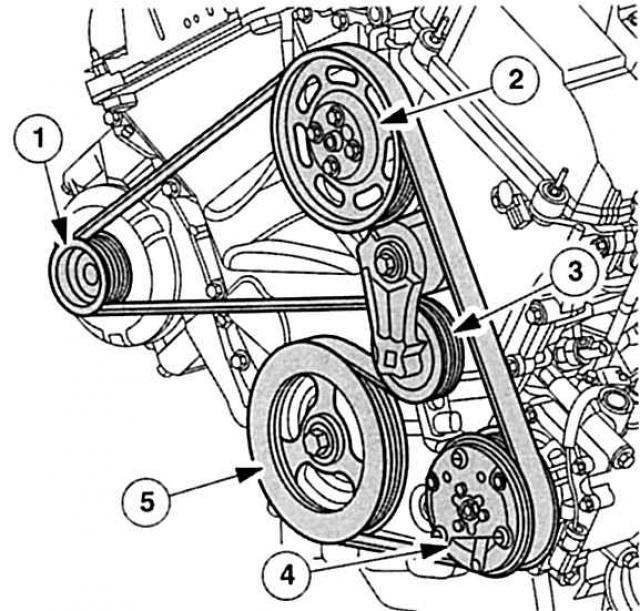

Модификация: ременный привод «нового» Duratec-VE.

1 — Генератор,
2 — Насос рулевого механизма с усилителем,
3 — Автоматический ременный натяжитель
4 — АС-компрессор,
5 — Гаситель крутильных колебаний коленчатого вала.

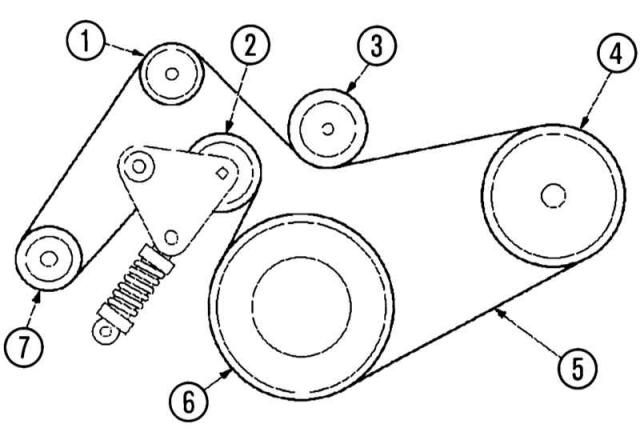

С двумя поворотными роликами: ременный привод DuraTorg-DI.

1 — Поворотный ролик,
2 — Ременный натяжитель,
3 — Поворотный ролик,
4 — АС-компрессор,
5 — Приводной ремень,
6 —Гаситель крутильных колебаний коленчатого вала,
7 — Генератор.

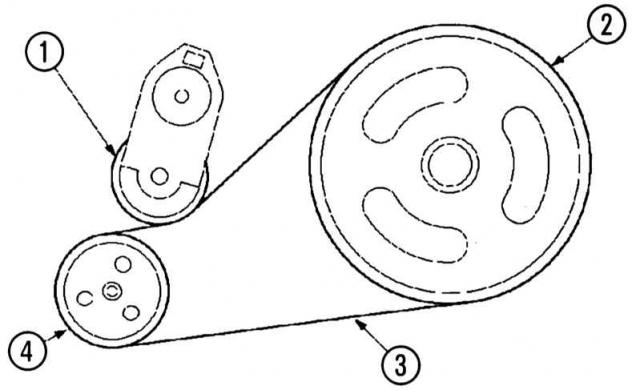

Приводимый распределительным валом насос рулевого механизма с усилителем.

1 — Ременный натяжитель,
2 — Распределительный вал,
3 —Приводной ремень,
4 —Насос рулевого механизма с усилителем.

Замена приводных ремней
Электрооборудование. Свет и приборы. Форд Мондео 3

В двигателях Mondeo автоматический ременный натяжитель поддерживает поликлиновые ремни в состоянии натяжения. Таким образом, о натяжении ремней можно больше не беспокоиться. Однако прижимные ролики должны время от времени подвергаться осмотру. Если при этом вы не заметите в «состоянии покоя» ничего необычного, то запустите двигатель и обращайте внимание на движение прижимного ролика: если вы включите «крупный потребитель», например, кондиционер, обогрев заднего стекла и т. п., то исправный ролик слегка «раскачивается» – впрочем, даже тогда, когда двигателю дан сильный «газовый толчок». Сильный износ ремней (неравномерно глубокие борозды) непрерывно побуждает прижимной ролик к колебательным движениям. Для устранения этих недостатков вначале следует заменить приводной ремень. Проследите за тем, чтобы новый ремень имел ту же спецификацию, что и прежний.

Ниже описывается данная работа на примере двигателя Duratec-HE.

  1. Установите ручной тормоз и надежно приподнимите домкратом переднюю часть автомобиля.
  2. Демонтируйте переднюю защитную стенку приводного ремня.
  3. Ослабьте ролик 7 и.
  4. . снимите изношенный ремень.
  5. Проверьте все ременные шкивы на износ и безупречное вращение.
  6. Уложите новый ремень в шкивы и прочно затяните зажимной винт на прижимном ролике (около 5–6 Н·м).

1 — Генератор,
2 — Поворотный ролик,

1 — Генератор,
2 — Насос рулевого механизма с усилителем,
3 — Автоматический ременный натяжитель

4 — АС-компрессор,
5 — Гаситель крутильных колебаний коленчатого вала.

1 — Поворотный ролик,
2 — Ременный натяжитель,
3 — Поворотный ролик,
4 — АС-компрессор,
5 — Приводной ремень,
6 —Гаситель крутильных колебаний коленчатого вала,
7 — Генератор.

1 — Ременный натяжитель,
2 — Распределительный вал,
3 —Приводной ремень,
4 —Насос рулевого механизма с усилителем.

Замена ремня генератора мондео 3

В двигателях Mondeo автоматический ременный натяжитель поддерживает поликлиновые ремни в состоянии натяжения. Таким образом, о натяжении ремней можно больше не беспокоиться. Однако прижимные ролики должны время от времени подвергаться осмотру. Если при этом вы не заметите в «состоянии покоя» ничего необычного, то запустите двигатель и обращайте внимание на движение прижимного ролика: если вы включите «крупный потребитель», например, кондиционер, обогрев заднего стекла и т. п., то исправный ролик слегка «раскачивается» – впрочем, даже тогда, когда двигателю дан сильный «газовый толчок». Сильный износ ремней (неравномерно глубокие борозды) непрерывно побуждает прижимной ролик к колебательным движениям. Для устранения этих недостатков вначале следует заменить приводной ремень. Проследите за тем, чтобы новый ремень имел ту же спецификацию, что и прежний.

Читать еще:  Www отзывы о toyota land cruiser 200 ru

Ниже описывается данная работа на примере двигателя Duratec-HE.

  1. Установите ручной тормоз и надежно приподнимите домкратом переднюю часть автомобиля.
  2. Демонтируйте переднюю защитную стенку приводного ремня.
  3. Ослабьте ролик 7 и.
  4. . снимите изношенный ремень.
  5. Проверьте все ременные шкивы на износ и безупречное вращение.
  6. Уложите новый ремень в шкивы и прочно затяните зажимной винт на прижимном ролике (около 5–6 Н·м).

Извилистые дороги: приводной ремень в двигателе Duratec-HE.

1 — Генератор,
2 — Поворотный ролик,
3 — Насос рулевого механизма с усилителем,
4 — Водяной насос,
5 — АС-компрессор,
6 — Гаситель крутильных колебаний коленчатого вала,
7 — Автоматический ременный натяжитель.

Модификация: ременный привод «нового» Duratec-VE.

1 — Генератор,
2 — Насос рулевого механизма с усилителем,
3 — Автоматический ременный натяжитель
4 — АС-компрессор,
5 — Гаситель крутильных колебаний коленчатого вала.

С двумя поворотными роликами: ременный привод DuraTorg-DI.

1 — Поворотный ролик,
2 — Ременный натяжитель,
3 — Поворотный ролик,
4 — АС-компрессор,
5 — Приводной ремень,
6 —Гаситель крутильных колебаний коленчатого вала,
7 — Генератор.

Приводимый распределительным валом насос рулевого механизма с усилителем.

Продемонстрируем замену натяжного и обводного роликов ремня доп. агрегатов Ford Mondeo 2.0 бензин, четвертого поколения, 2007 года выпуска. Меняем натяжной и обводной ролики по причине выхода из строя их подшипников. Подшипники издают неприятный свист на холостых оборотах, а с поднятием оборотов выше среднего свист слышно даже в салоне автомобиля.

Периодичность замены

Ролик натяжения, ведущий ролик и навесной ремень агрегатов нужно менять раз в 120 тыс. км. пробега. Многие владельцы Mondeo 4 делают замену ремня своевременно, а вот замену роликов упускают из виду. Часто бывает так, что ремень заменили и через 10-20 тыс. км пробега “засвистели” подшипники роликов. Мы рекомендуем вместе с заменой натяжного и ведущего ролика в не зависимости от состояния заменить приводной ремень.

Артикул роликов и ремня что понадобятся

Оригинальный ролик натяжения — Ford 1387066. Заменители: Monroe L50604, Febest 2188-FOCII, SNR GA35276, Dayco APV2673, Gates T36204, Ina 532065210.

Оригинальный ведущий ролик — Ford 1371224. Заменители: SNR GA35251, Gates T38204, SKF VKM 34052, Ina 534012820.

Оригинальный приводной ремень — Ford 1229448. Заменители: Meyle 050 006 2185, Gates 6PK2198, Febi 39796, Bosch 1987946282.

  • вороток с трещоткой
  • головка на десять, тринадцать

Как поменять ремень привода агрегатов и его ролики смотрите в фотоотчете.

Ремень доп. агрегатов, натяжной и ведущий ролики расположены справа двигателя по ходу движения автомобиля.

Задача: заменить ролики генератора, ремень генератора и генератор в Ford Mondeo

Ролики и ремень уже давно если честно заждались своей замены, так как если помните, я описывал свист который доносился на холодном двигателе, но было бы не справедливо не дождаться покупки генератора и ставить все в два этапа с большой разницей по времени, именно поэтому и решил объединить описание двух этапов в одну емкую запись. Что касается самого генератора — о нем говорилось уже много, исписано не мало текста, задано много вопросов, но в один прекрасный момент, взвесив все «за» и «против» был сделан вывод в пользу покупки оригинального и только — генератора Visteon, который устанавливается на конвейерах Ford. Как альтернатива — Motorcraft или Delta. Также, после многочисленной информации, поступающей с братских сайтов, посвященных обсуждению ремонта генераторов — был сделан вывод об отказе ремонта данного агрегата, так как последний, представляет из себя очень капризный и одновременно умный узел, включающий в себя помимо привычных подшипников и обмотки еще и электронную составляющую, передающую информацию на блок управления ECU. Причем вероятность успешного ремонта по общим оценкам составляет 60 к 50 в пользу успеха, но стоит ли такая игра свеч — решать уже вам )
Не редки и вполне успешные факты восстановления генераторов Mondeo, и я никоим образом и ни кого не хочу отговаривать от ремонта, в случае возникновения проблем. Лично моя проблема в необходимости генератора возникла аж с самой покупки автомобиля, но на тот момент мерцание света было еще не таким заметным, с каждым месяцем подобное явление все больше проявляло себя и уже напрямую затрагивала работу двигателя и пропадающую куда-то тягу.

Читать еще:  Замена переднего сальника коленвала вингроад

Ход работ по замене роликов и ремня генератора в Форд Мондео

Для начала, будь то для снятия генератора или тривиальной замены роликов и ремня, необходимо сдвинуть или уж совсем снять натяжной ролик. Шкив именно этого узла является как ни странно ключевой фигурой — и в прямом и в переносном смысле, поскольку типоразмер ключа, а вернее головки отвечающей за ослабление натяжного шкива совсем не стандартный, и имеет размер 15 mm. Поэтому, перед данной операцией обязательно запаситесь данной головкой, а еще лучше, в идеале — мощной трещоткой с большим удлинителем. «Почему и зачем?» — Вы поймете потом )
Мой вам самый добрый совет — если не хотите ремонтировать авто у дяди в гараже за $, то за эти средства лучше запасайтесь своим, необходимым вам лично инструментом, который сослужит еще добрую пользу, и не раз. Как и поступил ваш верный слуга )
Были приобретены:
— Трещотка большая на 1/2″ дюйма
— Удлинитель короткий
— Удлинитель длинный
— Головка на 15 (удлиненная), 13, 10, 17

Генератор на Duratec HE 2.0 расположен с первого взгляда в достаточно труднодоступном месте, рядом с выпускным коллектором, ближе к передней перегородке кузова, однако при более детальном изучении все не так сложно и не требует больших затрат по времени. Для справки, куда сложнее производить демонтаж на версии двигателя V6, где генератор достается из-под правого крыла и вытаскивается только после снятия стойки стабилизатора. Но в любом случае нам как раз таки потребуется именно «свободное» правое крыло, со снятием колеса и бокового брызговика двигателя, которого к большому сожалению у меня не оказалось и является по сей день большим упущением и причиной его заказа и установки на законное место.

Открываем капот, снимаем клемму аккумулятора.
Ставим на ручник, передачу и домкратим правую, переднюю часть авто, снимаем колесо и обязательно, перед проведением подобных работ ставим дополнительную опору-подставку! Без опоры и на одном домкрате есть очень большой риск увечья, поскольку некоторое время придется провести под машиной для ослабления/затяжки — а это раскачка кузова. Нет подставки — лучше забудьте о ремонте или попросите ее у приятеля на время. Мое дело предупредить.

Далее запасаемся вот такой схемой,

которая будет в дальнейшем просто необходима, по желанию — можно зарисовать, а можете распечатать.

Приступаем к начальным действиям — освобождаем ремень и снимаем натяжной ролик.
Брызгаем WD-40 на резьбовые соединения

Аккуратно вытащив ремень, принимаемся за обводной ролик, следуя инструкциям

Наступила очередь генератора.
Он крепится 3 болтами на 13 mm, к нему подходит сигнальный и подающий, плюсовой кабель.
Еще одним камнем преткновения, является вентиляционный воздуховод, представляющий из себя пластиковый патрубок.

Читать еще:  Ваз 21043 стоимость ремонта передней подвески

До снятия патрубка, потребуется сдвинуть в сторону тепловой экран выпускного коллектора, освободив пространство для дальнейших действий. Когда открутите экран полностью и будете сдвигать влево, проявите осторожность с проводкой кислородного датчика на левой стороне, его снимать не нужно.

Далее, освобождаем все необходимое.

Не забываем и про сигнальный разъем, с которым пришлось повозиться очень долго. На фотографии все видно, поэтому вам будет проще.

Когда убедились в том, что все освободили — переходим
к демонтажу генератора. Откручиваем 2 болта снизу — верхний оставляем на закуску, не забываем страховаться, генератор достаточно увесистый чтобы серьезно повредить проводку, обвязываем проволокой.

Сдвигаем кабели и все что мешает, тянем не спеша на себя

Пол дела сделано.
Переставляем вентиляционный кожух на новый генератор, предварительно все отмыв.
Кожух в комплекте не идет

Сравниваем, кому интересно:

С виду может показаться, что черный шкив пластиковый,
но это краска на металле.

Генератор готов к установке, но перед этим очень рекомендую произвести изоляцию и зачистку плюса, а крепежные болты совсем чуть-чуть покрыть графиткой.
На одном из болтов был замечен ржавый налет.

Все кабели устанавливать ТОЛЬКО на уже установленном генераторе!

В обратном порядке ставим новые ролики, следуя нумерации.

Проверяем затяжку и протягиваем все узлы как следует.

Завершающий момент — ремень
Пользуемся запасенной схемой, аккуратно его продеваем, избегаем перегибов и перекосов, следим за четким прилеганием к ручейкам на шкивах.

Все готово! Еще раз внимательно осматриваем изгибы ремня, все должно быть ровно.
Пластиковыми стяжками крепим проводку, одеваем пластиковый патрубок, обратно ставим на место и закручиваем тепловой экран, соединяем клемму аккумулятора.

Перед пробным запуском двигателя весьма рекомендую одеть колесо и снять с домкрата и подставки, никакой двигатель в процессе работы не любит перекосов и нагрузок под силой тяжести на опоры.

В моем случае двигатель успешно завелся как ни в чем не бывало.

Были замечены следующие вещи:

— Паразитные звуки и посвистывания абсолютно пропали. Что особенно почувствовалось при резких перегазовках.

— Мигания и мерцание света исчезло напрочь. Свет теперь не переливается и стабилен, как и на заглушенном авто.

— По бортовому компьютеру напряжение больше не прыгает и стабилизировалось

— Чего больше всего никак не ожидал — движок стал крутить намного веселее и педаль газа стала куда более отзывчивей. Эффект напомнил чистку фильтра и бензонасоса. Был если честно приятно удивлен.

А вот, то что осталось после проделанной работы:

Ролики — на обоих приличный люфт, особенно на обводном. При вращении рукой шкива натяжного ролика — слышен явный и не прикрытый шум подшипника.

Ремень — испещрён «раковинами», с вкраплениями мелких камешков отполированных до стекла.
Бархотка пластифицировалась.
Существенные, боковые потертости с вылезшим волокном, то что создавало свист во время вращения трением. Общий износ и потеря эластичности.

Генератор — оказывается, все это время я передвигался с пассажиром, мумифицированным.
Кроме того, на корпусе и обмотке были найдены артефакты в виде отголосков древних цивилизаций, эпохи палеолита.

Вполне уверен, что операцию по замене роликов, приводного ремня и генератора многие из вас уже делали. Однако очень надеюсь, что запись будет полезна новичкам и вновь прибывшим владельцам FMIII, кто только начал познавать этот замечательный автомобиль.

Замена помпы водяного насоса в Ford Mondeo

Неполадка: машина начала попискивать. Это однозначно были не ролики и не ремень, их я менял не так давно. Предположения
