BMW X3 Пантелеймон › Бортжурнал › Обслуживание сервопривода раздатки — часть 1 — снятие сервопривода

Меня достали толчки при старте, о которых я писал в предыдущем посте. Вкратце – еще раз симптомы:

1. Я стою на месте. Отпускаю тормоз. Машина начинает движение с небольшого толчка.
2. Похожий толчок присутствует при переключении с положения D в SD когда машина стоит на месте. При трогании с места в режиме SD толчка нет.
3. При движении на скорости – если я отпускаю педаль газа слышен гул и вибрации по кузову. Если опять нажимаю на газ – вибрации и гул пропадают.
4. Подключив компьютер, я обнаружил, что пару раз появлялись следующие ошибки:
539E VTG – сбой в работе VTG;
5F3A DSC – раздаточная коробка – неисправность.
5. Я вынимал предохранитель №26, чтобы обесточить блок управления раздаткой. При вынутом предохранителе (отключенном переднем приводе) старт идеально плавный.

Ок, значит дело не в АКПП (масло там я менял год назад).Методом исключения вычисляем, что дело в раздатке, переднем кардане или переднем редукторе. Как самостоятельно продиагностировать кардан и редуктор я не знаю. Но я слышал, что раздатка – слабая часть е83. Поэтому надо бы сначала разобраться с ней.

Как я писал здесь , куплена донорская раздатка. Из нее я возьму лапу, тарелку и колокол на восстановление, маслонасос шлифану как смогу ) Вал к сожалению сломан. Продавец обещал обменять раздатку но обманул, пропал со связи. Так что вал придется сверлить на даче подручными средствами )

Но это все чуть позже. А пока я решил посмотреть в каком состоянии сервопривод и провести профилактическое техническое обслуживание узла.

Покупать у местных барыг шестеренку из пластика за ДВЕ тысячи рублей — рука не поднималась.
Поэтому я купил на алиэкспрессе шестерню за 583р.

В сети много написано про специальный состав пластика шестерни – с содержанием графита. Авторы необходимость установки токопроводящей графитовой шестерни обосновывают по разному:

1. Токопроводящая шестерня нужна для отвода статики (накопленного электрического заряда);
2. Такой состав пластика яко бы более скользкий и менее требователен к смазке. Это приводит к тому, что шестерню не клинит, мотор сервопривода работает в оптимальном режиме, не потребляет избыточную мощность, не перегружает силовые цепи блока управления сервоприводом. Износ шестерни минимальный, износ мотора и блока управления также минимальный.

Разберем эти два довода отдельно.

Довод первый – шестерня проводит ток для того, чтобы отводить накапливаемый заряд. На мой взгляд, это заявление – просто полнейший бред. Откуда и куда этот заряд должен отводиться? Типа шестеренка трется о свою ось, элекролизуется, накапливает каким-т образом заряд и может негативно повлиять на работу датчика холла? Минуточку! Датчик холла находится в соседнем корпусе, за металлической перегородкой. Влияние на него мизерного заряда, который каким-то чудом может накопить шестеренка настолько ничтожно, что и говорить об этом не стоит.

Другая «опасность» — что этот заряд накопится до некого граничного значения и разрядится на кузов автомобиля. И что? Пускай разряжается. Ось шестерни заземлена на корпус сервопривода, который в свою очередь заземлен на корпус раздатки и кузов автомобиля. Короче, бред какой-то.

Рассмотрим второй довод – такой пластик особо скользкий и его можно меньше смазывать. Тут так однозначно ответить сложно. Возможно, он действительно более скользкий, сила трения между шестерней и червячным валом меньше и мотор работает при меньшей нагрузке? Ок, чтобы развенчать этот миф я специально провел опыт. Я замерил силу тока при подаче напряжения 12В на 1 и 8 контакт разъема сервопривода и замерил ток при работе на холостом ходу – в обе стороны вращения. С токопроводящей шестеренкой получилось 2,4А (до разборки привода). С обычной китайской шестеренкой 2,3 А (после разборки, чистки и смазки привода). Я решил пока поставить новую китайскую шестеренку и поездить так до лета. А летом опять сниму сервопривод, замерю силу тока, посмотрю износ шестеренки и оценю качество работы моей смазки.
Короче говоря, через 6 месяцев будет известен результат эксперимента )

Хватит теории, теперь практика )

Про снятие сервопривода написано довольно много. Но я не профессиональный автослесарь, пишу я преимущественно для себя, поэтому процесс опишу в подробностях.

Итак, чтобы снять сервопривод в походных условиях, домкратим машину под левый передний упор. Головкой на 13 с удлинителем ослабляем дальнюю гайку фиксации поперечной балки крепления КПП и отвинчиваем две ближних гайки. Кто-то балку снимает. Кто-то снимает глушитель. Можно легко обойтись и без этих операций. Тем более, если делаете это без ямы и подъемника – ставить назад это все добро будет не так просто.
Немного отпустили балку. Для удобства я ее еще немного отжимал вниз, вставив между кузовом и балкой свечную головку. А на саму балку можно положить фонарик, он как раз будет освещать сервопривод и работать будет удобно.

Читать еще:  Договор купля продажа автомобиля бланк 2017

Сервоприводы заслонок системы кондиционирования BMW X3 с 2003 года (рестайлинг 2007)

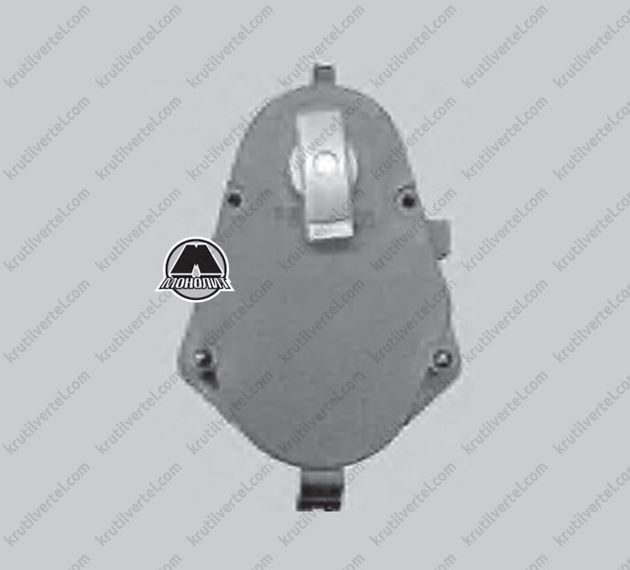

11. Сервоприводы заслонок системы кондиционирования

Сервопривод вентиляционных решеток

Снятие и установка сервопривода вентиляционных решеток

1. Снять облицовку педального механизма.

2. Снять нижний облицовочный кожух рулевой колонки.

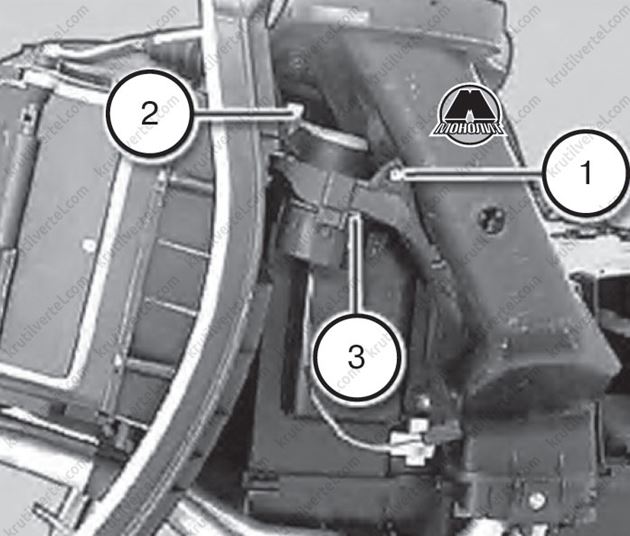

Для большей наглядности отопитель на рисунке снят.

3. Вывернуть винт (1).

4. Разжать крючки (2) и отсоединить сервопривод (3).

5. Установку произвести в порядке обратном снятию, принимая во внимание вышеперечисленные примечания.

Сервопривод заслонки в пространстве для ног

Снятие сервопривода заслонки в пространстве для ног

1. Снять перчаточный ящик.

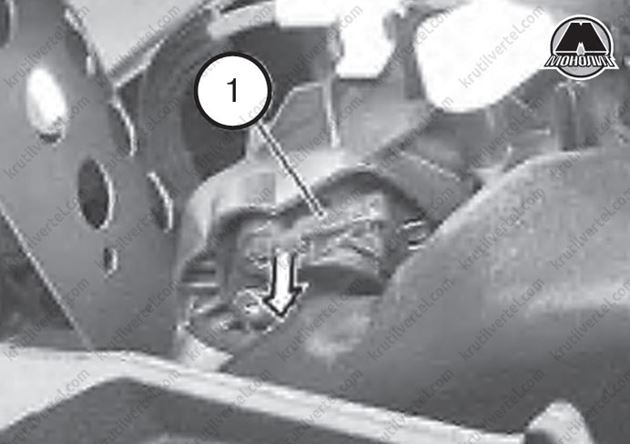

2. Отсоединить рычаг регулировки (1).

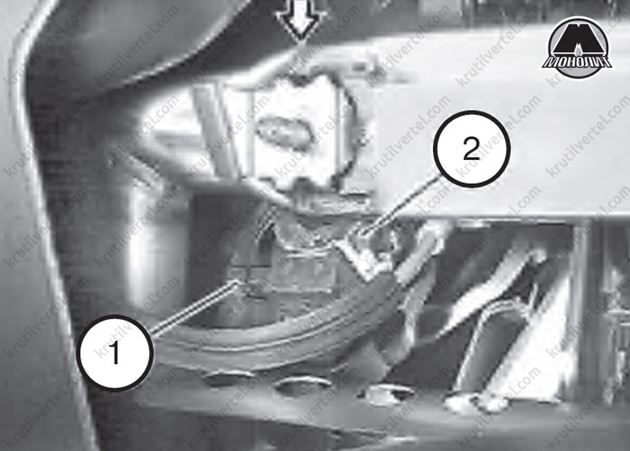

3. Отсоединить разъем (1).

4. Расфиксировать сервопривод (2) и вынуть его движением назад.
