Диск сцепления рено меган 2

Сцепление Рено Меган 2

Автовладельцы Renault Megane могут столкнутся с проблемой когда происходит сбой, и механизм который передает крутящий момент от двигателя на трансмиссию перестает корректно работать. Как правило это связанно с тем что:

  • Изнашивается главный и рабочий выжимной цилиндр.
  • Изнашивается сам диск и другие детали этого механизма

Понять что имеются проблемы можно по шуму который может появится когда наживается педаль. Этот симптом говорит о том что сломался подшипник, и это привело к уменьшению зазора.

Прокачка

Прежде чем менять главный цилиндр сцепления Рено Меган 2 нужно понять кокой именно элемент вышел из строя, и уже потом определятся с последовательностью выполняемых работ.

  1. Если износился главный блок, то замену нужно производить из салона, так как располагается деталь за педалью.
  2. В случае выхода из строя рабочего цилиндра, выкручивается гидролиния и снимается цилиндр коробки переключения передач. После чего деталь меняется на новую и выполняется регулировка.

Для того чтобы произвести прокачку, в расширительный бачок заливается жидкость DOT4. После того как жидкость залита один человек выполняет прокачку нажимая на педаль, а второй начинает ослаблять выпускной штуцер. Делается это до тех пор пока из системы не выйдет весь воздух.

Эту процедуру можно выполнить и одному, делается это следующим образом:

  1. Берется шприц на двадцать кубиков и на носик надеваем шланг нужного диаметра.
  2. Наполняем его жидкостью, а шланг надеваем на выпускной клапан
  3. Ослабляем штуцер и шприцом начинаем вводить жидкость, затем закрываем клапан и снимаем шланг.

Одного цикла должно быть достаточно.

Замена

Для того чтобы замена сцепления Рено Меган 2, прошла как положено, нужно приготовить весь необходимый инструмент:

  • Отвертки
  • Набор ключей
  • Домкрат

Когда все подготовлено можно переходить к замене:

  1. Отключаем клеммы от АКБ и отсоединяем все контакты
  2. На КПП отключаем массу и привод кулисы
  3. Выкручиваем в верхней части рабочий цилиндр и вместе с ним все болты которые крепят к блоку КПП. При этом главный цилиндр трогать не нужною
  4. Домкратом поднимаем машину, сливаем масло, и производим демонтаж колес.
  5. Спереди снимаем подрамник
  6. Размещаем стойку для того чтобы подпереть двигатель
  7. Снимаем подушки коробки, стартер, и в нижней части КПП несколько крепежей.
  8. Снимается КПП, в корзине по кругу выкручиваем шесть болтов и старый комплект сцепления меняется на новый.
  9. Когда новый комплект установлен производим центровку диска
  10. Меняется выжимной подшипник
  11. Устанавливаем на место коробку и с низу зажимаем крепежи
  12. На место устанавливается подрамник с приводом
  13. В коробку заливается масло
  14. В обратной последовательности собираем все узловые элементы

В процессе замены следует знать, что весь комплект весит порядка 10 килограмм, поэтому нужно соблюдать все меры безопасности, чтобы он не упал и не причинил вред.

Читать еще:  Как выглядит салон рено дастер

После установки диска ничего регулировать не нужно, система самостоятельно произведет регулировку и установку всех необходимых значений. Когда все установлено нужно произвести прокачку.

Подводя итог можно сделать вывод от том что поменять сцепление Рено Меган 2 можно самостоятельно. Для этого необязательно обладать специальными навыками, достаточно изучить инструкцию и после работы произвести прокачку.

Прокачка и замена сцепления Рено Меган 2

Всем известно, что правильность прокачки сцепления играет основную роль за корректность его работы. Частенько автовладельцы Рено Меган 2 имеют проблему в виде сбоев в работе механизма по передаче от силового агрегата на трансмиссию крутящего момента. В статье представлена информация о потенциальных неисправностях и методах решения проблемы. Попытаемся разобраться, как правильно осуществляется собственноручно замена сцепления, а также прокачка сцепления.

Что делать, когда сцепление пропало

Обычно неисправность для данного типа сцепления на Renault Megane 2 выражается в изнашивание рабочего или главного выжимного цилиндра. Другой проблемой может быть сильный износ диска и сопутствующих деталей механизма сцепления. Выявить большинство поломок можно с помощью шумов, которые появляются на нажатие педали. Обычно по этому симптому можно сказать, что ломается подшипник. Данные дисфункции негативно отражаются на регулировке зазора. Если обнаружена проблема, тогда непременно требуется замена сцепления.

Выполняя ремонтные мероприятия со сцеплением, следует покупать весь комплект.

Из-за низкой стоимости комплекта Рено Меган 2 советуем меняет его цельно.

Замена цилиндров своими руками

Исходя из того, какой именно цилиндр вышел из строя, следует, и определяться с алгоритмом работ по замене.

  1. В случае износа главного блока, менять следует его из салонной части, ведь деталь расположена сразу за педалью сцепления.
  2. Если же пришел в негодность рабочий цилиндр, замена не вызовет излишних забот, но определенные усилия приложить придется. Следует выкрутить гидролинию, затем снять цилиндр с КПП. Монтаж новой детали производят в обратной последовательности, а затем выполняют регулировку.

Важно! По каждому случаю систему следует на завершающем этапе работ прокачать. А вот как прокачать, мы сейчас и узнаем. Как правильно прокачать гидролинию.

Для прокачки гидролинии следует наполнить расширительный бачок жидкостью DOT4.

Затем с помощью второго человек выполняем прокачку. Один осуществляет выжимку педали, а другой ослабляет выпускной штуцер. Прокачка делается до момента полного отсутствия воздуха в системе.

Существует и второй метод, который позволяет выполнить процедуру без напарника.

  1. Следует взять медицинский шприц на 20 кубиков, на носик надевается шланг соответствующего диаметра.
  2. Он наполняется тормозной жидкостью, а конец шланг надевается на выпускное отверстие.
  3. Ослабив штуцер, жидкость из шприца медленно выдавливается, после чего клапан закрывается, а шланг стягивается.
Читать еще:  Автомобили форд весь модельный ряд и цены 2017

Обычно хватает одного цикла подобных действий. Как прокачать, теперь всем понятно, главное соблюдать правильность действий.

Меняем комплект своими руками

Комплект механизма сцепления на Renault Megane 2 заменяется лишь при демонтаже КПП, в противном случае, диск не меняется.
Для выполнения работ нужен инструментарий в виде отверток, набора ключей и домкрата. Итак, замена сцепления:

    1. Сначала отключается АКБ и вместе с ним снимается его площадка, отсоединяются все контакты.
    2. Отключается привод кулисы и кабель массы на КПП.
    3. В верхней части выкручивается рабочий цилиндр и другие болты, фиксирующие КПП к блоку. Главный цилиндр не затрагиваем.
    4. Поддомкрачиваем машину, демонтируем колеса и приводы, заранее слив масляную отработку.
    5. Для свободы действий на Рено Меган 2 демонтируется подрамник спереди.
  1. Размещается стойка, подпирая собой силовой агрегат.
  2. Демонтируем подушки КПП, выкручиваем стартер и несколько крепеже в нижней части КПП.
  3. Вместе с напарником снимается КПП и устанавливается новый комплект сцепления.
  4. По окружности корзины выкручиваются шесть болтов и, неспеша, снимается диск.

Следует помнить, что полная масса комплекта порядка 10 кг, что может привести к неприятным моментам, в случае если он упадет на ногу. Следует помнить о технике безопасности.

  1. Размещаем новый комплект в штатном месте, центрируем диск.
  2. Меняется выжимной подшипник, предварительно обработав смазкой точки скольжения.
  3. КПП возвращается на место, и зажимаются крепежи с ее низу.
  4. Привод и подрамник также устанавливаются на место, следует не забыть и о подушках.
  5. Коробка наполняется масло, желательно новым.
  6. Все узлы собираются в обратной последовательности.

Когда диск установлен, система автоматически выполнить регулировку зазора до нужных значений. Поэтому вам не придется участвовать в настройках. Далее осуществляется прокачка сцепления, а о том, как прокачать его, мы написали выше.

Подводим итоги

Как видно замена сцепления и ремонт на Рено Меган 2 возможен без участия автосервиса. Для этого вам понадобится лишь инструкция, которая все разъяснить доступно. Также не забывайте, что после установки, нужна прокачка сцепления. Удачи в ремонте.

Диск сцепления рено меган 2

На автомобиле Рено Меган 2 с механической коробкой передач установлено одно-дисковое сцепление сухого типа с центральной нажимной диафрагменной пружиной. Привод выключения сцепления – гидравлический.

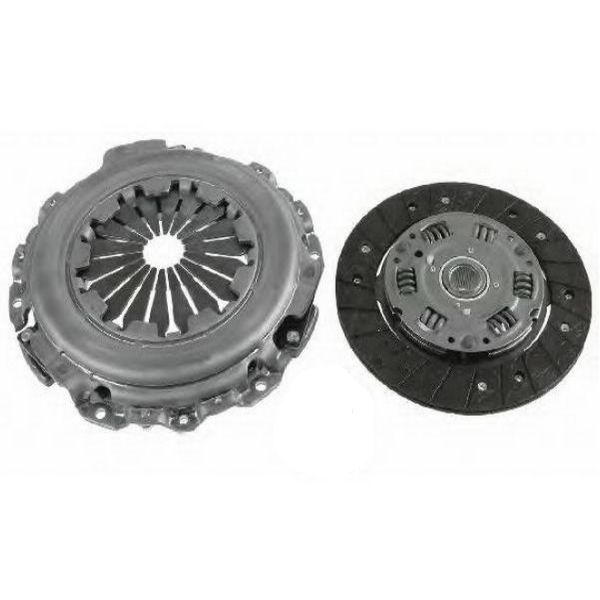

Детали сцепления Рено Меган 2: 1 – ведомый диск; 2 – нажимной диск в сборе (корзина); 3 – рабочий цилиндр выключения сцепления в сборе с выжимным подшипником.

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в котором установлены нажимная диафрагменная пружина и нажимной диск. Со стороны кожуха диск поджимает нажимная пружина диафрагменного типа. Корзина сцепления прикреплена шестью болтами к маховику. Между нажимным диском и маховиком установлен ведомый диск.

Читать еще:  5w30 elf в рено логан

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с четырьмя цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Гидропривод выключения сцепления состоит из главного и рабочего цилиндров выключения сцепления, связанных трубопроводом. В гидроприводе сцепления используется тормозная жидкость.

Рабочий цилиндр установлен в картер сцепления и вместе с выжимным подшипником собран в единый неразборный узел. Прокачной штуцер рабочего цилиндра выведен наружу картера сцепления.

Проверка технического состояния сцепления на автомобиле Рено Меган 2

Срок службы сцепления зависит от условий эксплуатации и стиля вождения. Эксплуатация автомобиля Рено Меган 2 с максимальной нагрузкой или по бездорожью, буксировка прицепа, неполное выключение сцепления при трогании, ускорении и движении, а также длительное удержание выжатой педали сцепления при работающем двигателе значительно сокращают срок службы деталей сцепления.

Сцепление во включенном состоянии (при отпущенной педали) должно не “пробуксовывать” и без потерь передавать крутящий момент от двигателя к трансмиссии, а при нажатой педали сцепления полностью отключать трансмиссию от двигателя. Включение сцепления должно быть плавным – без рывков.

1. При неработающем двигателе нажимаем педаль сцепления несколько раз. Убеждаемся в отсутствии заеданий в механизме привода выключения сцепления, в отсутствии скрипов, стуков и других посторонних шумов.

2. Запускаем двигатель. Если из картера сцепления слышен воющий звук, усиливающийся при нажатии педали сцепления, вероятнее всего, изношен выжимной подшипник сцепления.

3. При работающем двигателе нажимаем педаль сцепления до упора и включаем передачу. Включение должно быть легким, без треска и хруста. Если при включении передач слышен треск, а выключение затруднено, значит, сцепление выключается не полностью. Прокачиваем гидропривод выключения сцепления. Как это сделать читаем в посте “Прокачиваем сцепление на Рено Меган 2”.

Если воздуха в приводе нет, неисправность может быть вызвана неисправностью главного цилиндра сцепления, рабочего цилиндра сцепления, износом или потерей упругости диафрагменной пружиной сцепления.

4. При работающем двигателе и включенной первой передаче, постепенно отпуская педаль сцепления, проверяем плавность включения сцепления, отсутствие в момент трогания рывков или посторонних звуков. Рывки и дребезг в момент включения сцепления могут быть вызваны замасливанием, или короблением дисков сцепления, или разрушением демпфера крутильных колебаний.

5. В движении на третьей или четвертой передачах резко нажимаем педаль газа. Если обороты коленчатого вала возрастают быстро, а автомобиль ускоряется вяло, то сцепление пробуксовывает. Также об этом свидетельствует появление в салоне запаха гари, издаваемого сильно нагретыми фрикционными накладками ведомого диска. Для устранения данной неисправности необходимо заменить сцепление.
