Как поставить на киа рио электро привод на дверь

12.1.25 Электропривод дверных замков

12.1.25. Электропривод дверных замков

Диаграмма для проверки главного переключателя электропривода
замка двери водителя

Диаграмма для проверки главного переключателя электропривода
замка двери пассажира

В состав электропривода входят переключатели, привод замка, блок управления и провода. Блок управления смонтирован под панелью приборов, справа от блока предохранителей. Самостоятельно можно выполнить простые проверки привода и соединений. Более детальная проверка и устранение серьезных неисправностей выполняется в автосервисе.

Управление замками осуществляется от реверсивных электромагнитов, смонтированных в дверях. Переключатели замков имеют 2 положения: Lock и Unlock. От выключателя на блок управления поступает сигнал отпирания или запирания двери. Блок управления меняет полярность сигнала в соответствии с положением переключателя, в результате выводы катушки соленоида соединяются или с массой или с питанием +12 В.

На части автомобилей в дверные замки встроены противоугонные устройства.

Сперва проверяются предохранители и размыкатели.

При срабатывании привода замка при любом положении переключателя должен прослушиваться щелчок.

Проверьте замыкание контактов переключателей дверных замков (см. Диаграмма для прверки главного переключателя электропривода замка двери водителя и Диаграмма для прверки главного переключателя электропривода замка двери пассажира). Если контакты не замыкаются по прилагаемой схеме, то переключатель замените.

Если переключатель исправен, то проверьте наличие обрыва в проводах, соединяющих блок управления, соленоиды и переключатели.

Проверьте соединение с массой блока управления и переключателей.

Если напряжение есть, то замените электромагнит.

В противном случае проверьте реле или провод между блоком управления и соленоидом. Как правило этот провод переламывается при закрывании и открывании двери.

Система дистанционного отпирания на ИК-лучах

Система состоит из передатчика ИК-лучей, попадающих на приемник, который отпирает дверь. На части автомобилей эта система также запускает противоугонную систему «испуга», включая фары и звуковой сигнал.

Если при нажатии кнопки светодиодный индикатор на передатчике не горит, то следует заменить батарейку. По мере разряда батарейки расстояние срабатывания системы отпирания уменьшается.

ЭЛЕКТРОНИК

Установка центрального замка Kia Rio

1. Производим демонтаж дверной обшивки. Далее аккуратно без повреждений удаляем полиэтилен.

Читать еще:  Как поменять личинку в замке багажника на солярис хэтчбек

2. Откручиваем три винта крепления замка, производим демонтаж механизма замка. Замок, вместе с тросом и ручкой вынимаем из дверного проёма.

3. Разбираем замок. Закрепляем тягу электропривода.

4. Собираем замок.

5. Устанавливаем обратно в дверь.

6. Устанавливаем электрический привод, регулируем ход замка.

7. Остаётся самый сложный этап. Очень аккуратно разбираем и сверлим в фишке соединяющей дверную проводку два отверстия для протягивания проводов управления от сигнализации. Протягиваем провода через фишки в салон машины.

8. Проверяем работоспособность привода и собираем дверь.

Посмотрите ещё

© 2020, центр Электроник , все права защищены
Противоугонные системы, тонировка, ремонт кондиционеров в Жуковском

Как поставить на киа рио электро привод на дверь

KIA Rio 1,4 G4FА 117Hp 145Nm St1 › Logbook › 90.KIA RIO III (NEW 2012): Замена привода дверного замка Convoy X2v2 на Chameleon A-2.

Приветствую всех!
В этом БЖ речь пойдет о замене привода дверного замка Convoy X2v2 на Chameleon A-2.
Скажу сразу — ничего сложного. Замена связана с длительностью их работы. Особенно, их работа сказывается в сильные морозы. У меня например промерзают замки… и эти приводы (китайское пушечное дешевое мясо) особо долго не выдерживает.
В каждой двери установлено по одному приводу. Не знаю почему, но за 4 года жизни автомобиля у водительской двери привод я меня 2 раза. Ну и вот эта четвертая зима не стала исключением, как не странно, для остальных трех.

Заказывал приводы Chameleon A-2 тут. Жаль, что не сразу четыре.
Что Convoy X2v2, что Chameleon A-2 — разницы между ними нет. Разница в цене идет только из-за бренда. Абсолютно все размеры, расстояния одинаковы.

Замена не тяжелая так как сам привод имеет 2 провода, а это как 2 пальца об асфальт
С подручных предметов понадобится отвертка и если есть, то набор для раскручивания пластика. Я обошелся отверткой и ножиком.

Что ж, начнем:

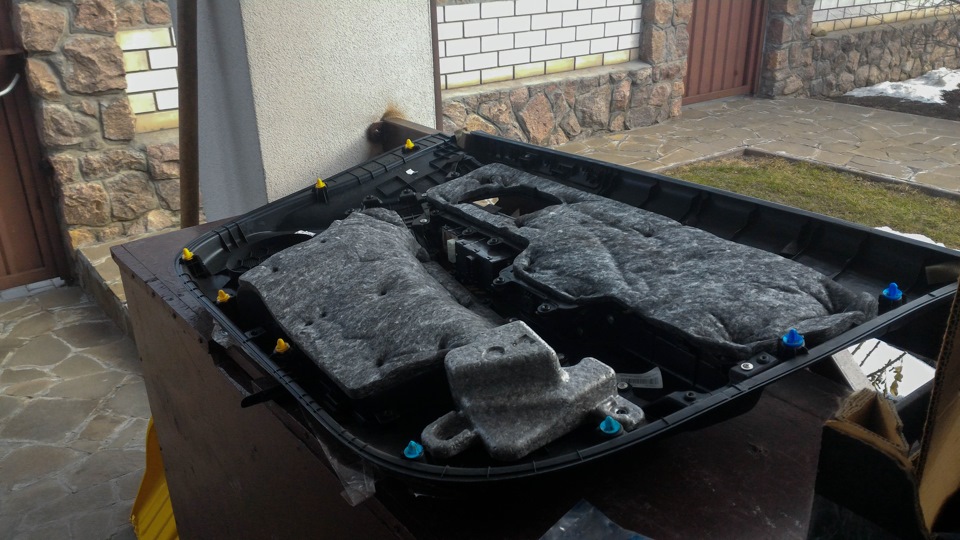

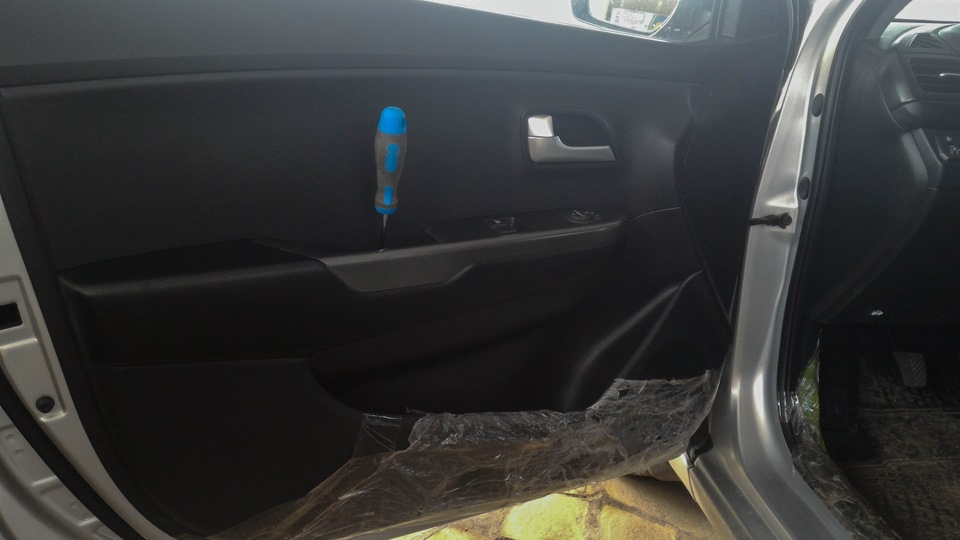

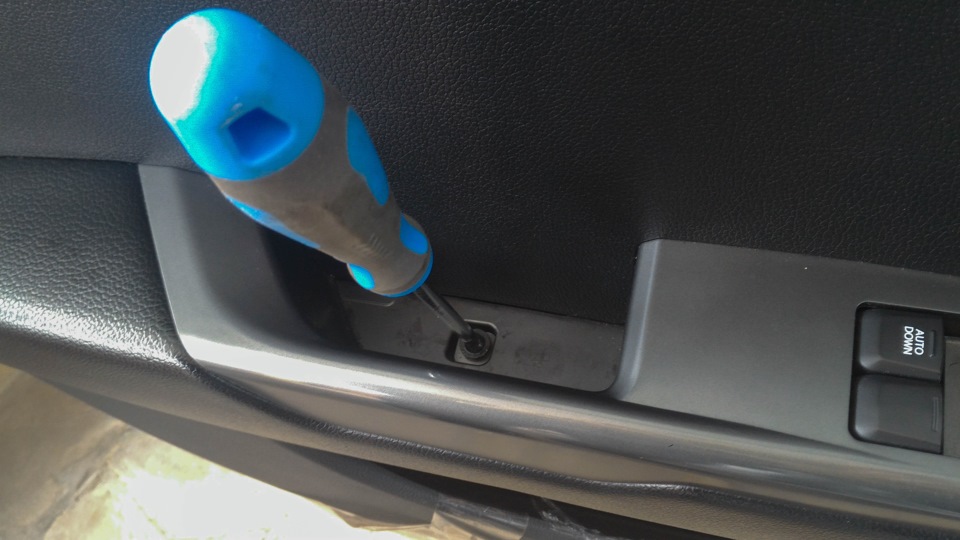

1.Снимаем карту двери. Фото и видео с youtube в помощь! просто делайте все аккуратно и не спеша, дабы ничего не сломать.

Читать еще:  Купить левое зеркало заднего вида на хендай солярис

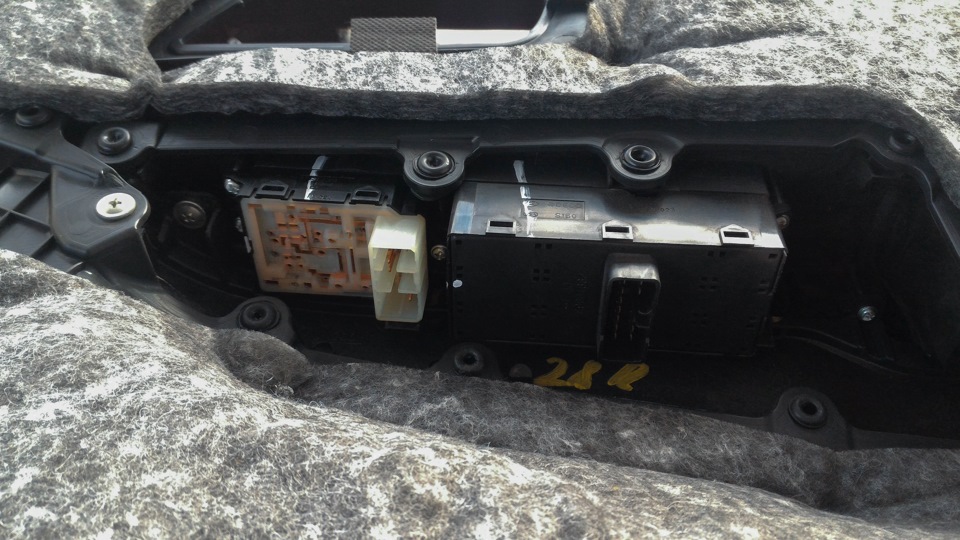

1.2. Не забываем отсоединить колодки:

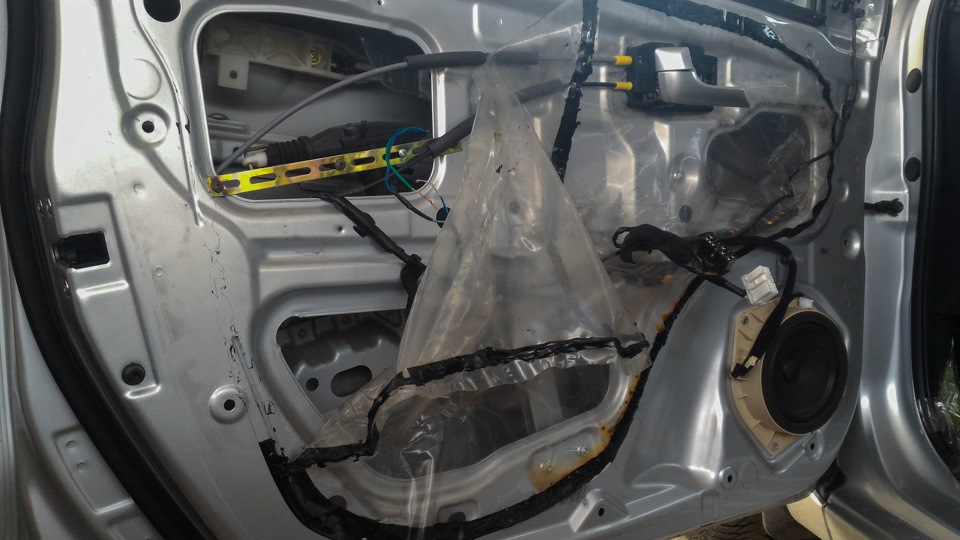

2. Вынимаем старый привод и выбрасываем его. Они не ремонтируются. Дело в том, что это китайское «чудо» просто внутри изнашивается (механизм, шестерни) и не подлежит восстановлению. Ну если кто-то возьмется восстанавливать, дайте знать — пожму руку

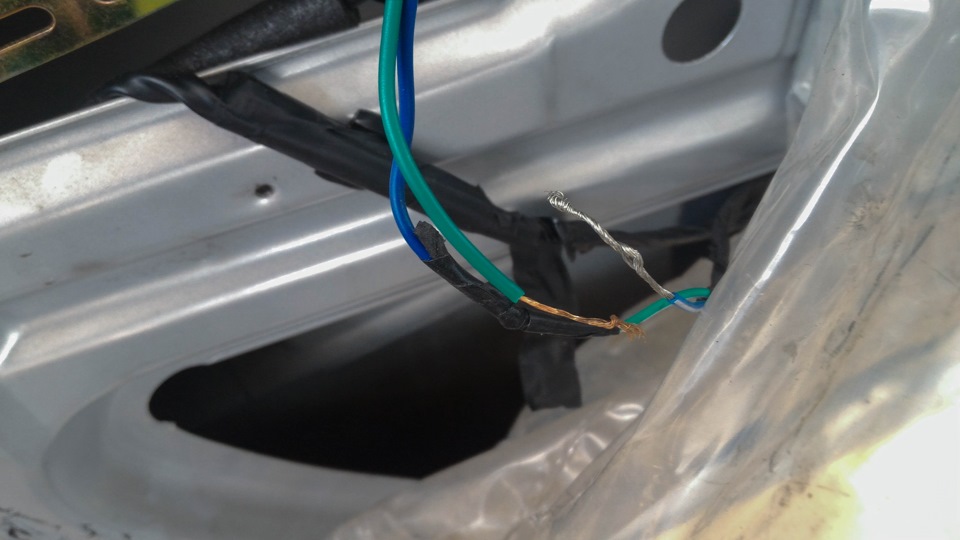

3. Для того что б не перепутать — обязательно пометьте провода.

4. Устанавливаем привод, надежно прикручиваем и проверяем на незакрытых дверях — все должно работать. Сигнализация будет пикать указывая на то, что хозяин забыл закрыть дверь — не обращайте внимание. Потом пробуем кнопку закрывания двери руками подвигать -закрыть, открыть.

5. Убедились, что все исправно — ставим карту на место и наслаждаемся работой и надежностью еще надеюсь года 4 минимум.

P.S.:Лично я рекомендую дополнительно смазать эти приводы чем угодно, можно солидолом, можно силиконовой смазкой, главное смазать! Уверен это продлит работу!

Касательно задних дверей, снимать карты на них веселее тому, у кого механические стеклоподъемник
Об этом речь пойдет в следующем БЖ.

И скажу пару слов о наболевшем, очень удивило то, что пыльник который приклеен породил ржавку по своему контуру. В общем я даже не ожидал. Почему она вообще там появилась не знаю… По хорошему — преобразователем обработать, очистить, перекрасить. У меня одного такая история или тоже есть пострадавшие?

Центральный замок Киа Рио

Центральный замок Киа Рио

Производим демонтаж дверной обшивки. Далее аккуратно без повреждений удаляем полиэтилен. Откручиваем три винта крепления замка, производим демонтаж механизма замка. Замок, вместе с тросом и ручкой вынимаем из дверного проёма.

На киа рио сейчас действует акция, уточняйте стоимость установки по телефону 8(926)427-77-19

Центральный замок для дистанционного управления

Центральный замок в комплектации комфорт не полноценный то есть во всех 3-х дверях есть электромотор замка а в водительской нет, там механический замок и блок управления центральным замком, при повороте ключа запирает или отпирает двери. Мозно поставить замок от комплектации престиж и стоить будет около 8 тыс. Такой путь нам и клиентам не подходит и мы пошли по другому сняли замок, защитный кожух с него и что мы видим он выполнен внутри из пластмассы и там есть ухо в которое прекрасно можно подключить активатор Starline sl-02.

Читать еще:  Как поставит на учет авто с газовым оборудованием

Установка сигнализации с центральным замком на Kia Rio

Стоимость оборудования:

  • Сигнализация StarLine А63 — 6700р
  • Электропривод Starline SL02 — 300р

Стоимость установки:

  • Сигнализации: 3000р.
  • Электропривод в дверь 1200р.

Итого на данный момент стоимость данной услуги и оборудования 11200р.
По времени установка заняла 3,5 часа

Установка Активатора в дверь Kia Rio

Разбираем замок. Закрепляем тягу электропривода. Устанавливаем обратно в дверь. Устанавливаем электрический привод, регулиуем ход замка. Остаётся самый сложный этап. Очень аккуратно разбираем и сверлим в фишке соединяющей дверную проводку два отверстия для протягивания проводов управления от сигнализации. Протягиваем провода через фишки в салон машины.

Установка сигнализации Scher-Khan Magicar 6 на автомобиль Kia Rio 2015 года. Сигнализация клиента, от нас только работа по установке. Автомобиль не укомплектован центральным замком, поэтому на данном автомобиле нету электропривода в двери водителя, мы это исправили и установили привод Старлайн.

Установка сигнализации Scher-Khan Magicar 6

Система SCHER-KHAN MAGICAR 6 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 1500 м. Система предназначена для работы на автомобилях с напряжением бортовой сети 12В и заземлённым отрицательным выводом батареи. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

Стоимость установки:

Электропривод в дверь 1500р.

По времени установка заняла 4 часа.
