Руководство по эксплуатации и ремонту honda vfr800 98 01

Руководство по эксплуатации и ремонту honda vfr800 98 01

Алексей, да уж с другими языками не очень. вот удалось найти .такой список http://www.serjik.ru/forum/index.php?topic=19547.0
Двигатель

Масло в мотор———————10W40
Фильтр масляный——————Оригинал:15410-MFJ-D01 ; Неоригинал: Hiflo — HF303 (цвет хром-hiflofiltro HF303C); MAHLE — OC-575 ;
Воздушный фильтр—————-Оригинал: 17211-MZ1-000 ; Неоригинал: Hiflo — HFA1914; K&N — HA1013-1 (фильтр обслуживаемый)
Свечи———NGK DPR8EA9 или DPR9EA9 (Расстояние между электродами 0,8-0,9 mm) DENSO X24EPR-U9 или X27EPR-U9 (номинал или холодные)
Вакумный кран. Ремкомплект ——-Оригинал: 06160-mz8-305
Вакуумный клапан в сборе———Оригинал: 16970maz023
Датчик спидометра —————-Оригинал: 37700 MAZ 003
Радиатор—————————Оригинал: 19010-maz-004
Прокладка генератора ———-Оригинал :11322-MAZ-000

Лапка кпп ———————————————-Оригинал: 24706-MAZ-000
Резинка лапки кпп—————————————Оригинал: 24781-KR3-770
Диски сцепления—————————————Оригинал: 22201-MBD-000
Диски сцепления—————————————Оригинал: 22201-MBB-000 7шт
Диски сцепления—————————————Оригинал: 22202-MAZ-000 3шт
Пружины————————————————Оригинал:22401-MAT-000 5шт
Прокладка крышки сцепления—————————Оригинал:11395-MZ1-000 1шт
Пыльник на шток главного цилиндра сцепления———Оригинал: 45504-410-003
Пыльник тормозного суппорта —————————Оригинал: 45504-410-003
Ремкомплект цилиндра сцепления———————-Оригинал: 22886-MB0-305

Важно! для сцепления и тормоза одинаковые!

Подвеска / Ходовая часть

Руль————————————-Оригинал: 53100-MAZ-000
Подшипники пер.колеса——————Оригинал: 91052-MAE-004
Подшипники зад.колеса ——————Оригинал: 91053-MAE-003

ВИЛКА
Масло в вилку———————SAE10 (10W)
Сальники вилки——————-43х54х11 Комплект оригинал 1 сальник и 1 пыльник 51490-MZ1-305
Пыльники вилки——————-43х54,5х13.
Верхняя направляющая———-Оригинал: 51414-MAZ-003
Нижняя направляющая———-Оригинал: 51415-MAZ-003
Комплект сальник+пыльник——Оригинал: 51490-MZ1-305
перо * 2————————-Оригинал: 51410-MAZ-003
стойка в сборе *2—————Оригинал: 51400-MAZ-003

Цепь——————————122 звена. 530-я (цепь с шагом 50)
Звезды —————————Передняя звезда — 18 зубьев. Задняя звезда — 41 зуб. (от Дрозда, Х-11, VTR, СВ1300 встают без изменений)
ось колеса перед—————-Оригинал: 44301-MZ5-000
колесо с подшипниками перед—Оригинал: 44650-MAZ-000

ТОРМОЗА
Рем. Комплект перед. Суппортов манжеты на один суппорт два пакета . 06451-KV3-405 и 06451-KV3-406 всего два 405 и два 406
Лапка тормоза——————————Оригинал: 46500-MAZ-000
Диски тормозные левый и правый (перед)—-Оригинал: 45120-MAZ-003 & 45220-MAZ-003
Колодки перед——Оригинал: 06455-mbb-016. Nissin 2P203ST. Неоригинал: TRW MCB593SV;
Колодки зад————Оригинал: 06435-m

Инструкция и руководство для
Honda VFR800X на русском

123 страницы подробных инструкций и пользовательских руководств по эксплуатации

Данное Руководство должно рассматриваться как неотъемлемая ч.

Данное Руководство должно рассматриваться как неотъемлемая часть мотоцикла и передаваться следующему

владельцу при его продаже. Все сведения в данном “Руководстве” соответствуют состоянию выпускаемой продук­
ции на дату подписания документа в печать. Компания Honda Motor Со., Ltd оставляет за собой право в любое
время вносить любые изменения без предварительного предупреждения и без каких-либо обязательств со своей
стороны.

Запрещается воспроизводить данное издание полностью или частично без письменного разрещения право­
обладателя.

Рисунки, представленные в данном Руководстве по эксплуатации, могут не совпадать с вашим мотоциклом.

© 2010 Honda Motor Со., Ltd.

Поздравляем вас с приобретением нового мотоцик.

Поздравляем вас с приобретением нового мотоцик­

ла Honda. Становясь владельцем мотоцикла Honda,

вы вливаетесь во всемирную счастливую семью

людей, имеющих возможность в полной мере

насладиться всеми преимуществами продукции
компании Honda, которая имеет репутацию произво­

дителя товаров исключительно высокого качества.

Для обеспечения вашей полной безопасности и
удовольствия от управления данным мотоциклом:

• Внимательно прочитайте данное Руководство по

• Неукоснительно соблюдайте все требования,

рекомендации и процедуры, изложенные в дан­
ном руководстве.

• Особое внимание уделите информации о безо­

пасности, содержащейся в данном Руководстве
и на мотоцикле.

Следующими кодами в данном Руководстве

(Евролейские страны прямой продажи)
Венгрия, Испания

Австралия, Новая Зеландия

Характеристики могут изменяться применительно

к ю)нкретной стране.

Предупреждение об опасности, А опасность, А предостережение

Предупреждение об опасности

Ваша безопасность и безопасность окружающих

исключительно важны. Поэтому управление мото­
циклом в полном соответствии с правилами безо­
пасности является вашей прямой обязанностью.

Читать еще:  Бмв е 90 горит машинка на подъемнике что значит

Соответствующая информация по мерам предосто­

рожности, размещенная на предупреждающих

табличках на самом транспортном средстве и в

Руководстве по эксплуатации, призвана облегчить

задачу обеспечения безопасности вождения. Эта

информация служит для предупреждения о ситуа­
циях, в которых существует опасность причинения
вреда вам и окружающим людям. Конечно, невоз­
можно предостеречь обо всех рисках, связанных с

управлением или обслуживанием мотоцикла.

Поэтому всегда сами проявляйте здравый смысл,

осмотрительность и осторожность.

Важная информация, относящаяся к безопасности,

будет встречаться вам в различном виде, включая:

• Таблички безопасности на самом мотоцикле.
• Информация, относящаяся к безопасности —

перед которой помещен символ внимания и

одно из трех сигнальных слов: ОПАСНОСТЬ,

ПРЕДОСТЕРЕЖЕНИЕ или ВНИМАНИЕ.

Эти сигнальные слова означают следующее:

Вы ПОГИБНЕТЕ или ПОЛУЧИТЕ ТЯЖЕЛЫЕ УВЕЧЬЯ,

если будете игнорировать данное предупреждение.

Вы можете ПОГИБНУТЬ или ПОЛУЧИТЬ СЕРЬЕЗНУЮ

ТРАВМУ, если не будете следовать инструкциям.

Вы МОЖЕТЕ БЫТЬ ТРАВМИРОВАНЫ, если не будете

соблюдать необходимых мер предосторожности.

Другая важная информация по безопасности

содержится в следующих разделах:

Эта информация поможет

избежать повреждения мото­

цикла и причинения ущерба

чужой собственности и окру­

Безопасность мотоцикла Стр. .

Указания по пользованию

Безопасность

данном разделе содержится информация о мерах безопасности при управлении вашим мотоциклом.

Пожалуйста, внимательно прочитайте данный раздел.

Безопасность-
Пикгаграмиы-
Меры безопасности при проведении

Меры предосторожности при вождении.
Использование аксессуаров и внесение
изменений в конструкцию мотоцикла_Стр. 16
Загрузка____________________ Стр. 17

Безопасность, Всегда используйте шлем, Перед поездкой

Осмотрительность при езде

Следуйте нижеприведенным указаниям, чтобы обе­
спечить свою безопасность:

Выполняйте все проверки и процедуры, описан­

ные в данном руководстве.

• Остановите двигатель и выполняйте все опера­

ции с топливом вдали от источников тепла, искр
и открытого пламени.

• Не запускайте двигатель в закрытом или полуот­

крытом помещении. Оксид углерода, содержа­
щийся в выхлопных газах, очень опасен для
человека и может вас убить.

Всегда используйте шлем

Это доказанный факт: шлемы и специальная мотоэ­

кипировка существенно снижают количество и

тяжесть травм. Всегда надевайте шлем и мотоэки­

пировку одобренной в соответствующих инстанциях
конструкции.В Стр. 11

Категорически запрещается управлять мотоциклом
в состоянии алкогольного и наркотического опьяне­
ния, при недомогании и потере концентрации.

Водитель и пассажир обязаны во время движения
использовать сертифицированные шлемы и мотоэ­
кипировку. Объясните своему пассажиру, что при
езде он должен держаться за специальный ремень
или за вашу талию и всегда держать ноги на под­
ножках, даже если мотоцикл остановился.

Уделите необходимое время для изучения
мотоцикла и практики вохщения

Даже если у вас есть опыт вождения других мото­

циклов, необходимо попрактиковаться в безопас­

ном месте в управлении именно этого мотоцикла,
чтобы привыкнуть к поведению мотоцикла, его раэ-
мерам, весу и расположению органов управления.

Осмотрительность при езде

Всегда внимательно отслеживайте движение транс­
портных средств рядом с вами. Не надейтесь на то,

что другие водители всегда заметят вас. Будьте
готовы к экстренному торможению и маневрирова­
нию для ухода от столкновения.

Сделайте так, чтобы вы были заметны, Двигайтесь с учетом своих возможностей, Содержите мотоцикл в полностью исправном состоянии

Если вы попали в аварию

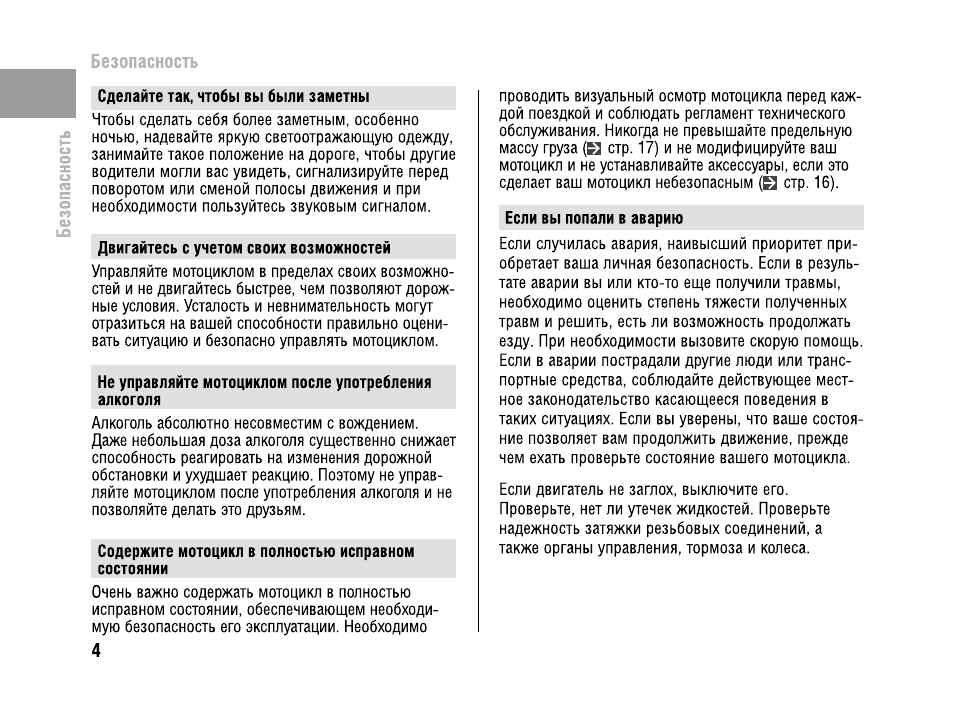

Сделайте так, чтобы вы были заметны

Чтобы сделать себя более заметным, особенно
ночью, надевайте яркую светоотражающую одежду,

занимайте такое положение на дороге, чтобы другие

водители могли вас увидеть, сигнализируйте перед
поворотом или сменой полосы движения и при
необходимости пользуйтесь звуковым сигналом.

Двигайтесь с учетом своих возможностей

Читать еще:  Книга по ремонту и эксплуатации mitsubishi airtrek 2001 скачать

Управляйте мотоциклом в пределах своих возможно­

стей и не двигайтесь быстрее, чем позволяют дорож­
ные условия. Усталость и невнимательность мог^
отразиться на вашей способности правильно оцени­
вать ситуацию и безопасно управлять мотоциклом.

Не управляйте мотоциклом после употребления
алкоголя

Алкоголь абсолютно несовместим с вождением.
Даже небольшая доза алкоголя существенно снижает

способность реагировать на изменения дорожной
обстановки и ухудшает реакцию. Поэтому не управ­

ляйте мотоциклом после употребления алкоголя и не

позволяйте делать зто друзьям.

Содержите мотоцикл в полностью исправном
состоянии

Очень важно содержать мотоцикл в полностью
исправном состоянии, обеспечивающем необходи­
мую безопасность его эксплуатации. Необходимо

проводить визуальный осмотр мотоцикла перед каж­

дой поездкой и соблюдать регламент технического

обслуживания. Никогда не превышайте предельную

массу груза (В стр. 17) и не модифицируйте ваш
мотоцикл и не устанавливайте аксессуары, если это

сделает ваш мотоцикл небезопасным (В стр. 16).

Если вы попали в аварию

Если случилась авария, наивысший приоритет при­

обретает ваша личная безопасность. Если в резуль­

тате аварии вы или кто-то еще получили травмы,

необходимо оценить степень тяжести полученных

травм и решить, есть ли возможность продолжать

езду. При необходимости вызовите скорую помощь.

Если в аварии пострадали другие люди или транс­
портные средства, соблюдайте действующее мест­
ное законодательство касающееся поведения в

таких ситуациях. Если вы уверены, что ваше состоя­

ние позволяет вам продолжить движение, прежде

чем ехать проверьте состояние вашего мотоцикла.

Если двигатель не заглох, выключите его.
Проверьте, нет ли утечек жидкостей. Проверьте
надежность затяжки резьбовых соединений, а

также органы управления, тормоза и колеса.

Опасность отравления угарным газом, Д предупреждение

Проверьте, нет ли утечек жидкостей. Проверьте
надежность затяжки резьбовых соединений, а также

органы управления, тормоза и колеса. Двигайтесь

медленно соблюдая осторожность. Ваш мотоцикл
мог получить повреждения, которые проявляются не

сразу. Как можно скорее предоставьте мотоцикл для

проверки в авторизованном сервисе.

Опасность отравления угарным газом

Отработавшие газы содержат токсичный оксид

углерода, который представляет собой бесцветный

газ без запаха. Вдыхание оксида углерода может
привести к потере сознания и смерти.

При работе двигателя в закрытом помещении (или

даже в частично закрытом помещении) воздух

может содержать опасную концентрацию оксида

углерода. Никогда не запускайте двигатель в гараже

или других помещениях.

Оксид углерода является токсичным газом.

Вдыхание оксида углерода вызывает потерю

сознания и может привести к смертельному
исходу.

Остерегайтесь находиться в замкнутом, непро­
ветриваемом помещении или производить
работы, при которых вы вынуждены дышать
воздухом, содержащим оксид углерода.

Пиктограммы

Ниже приведены расшифровки значение пикто­
грамм. Некоторые из этих наклеек предостерегают
вас о потенциальной опасности серьёзного травмиро­
вания. Другие предоставляют важную информацию
по безопасности. Внимательно изучите содержание

данных наклеек и никогда не удаляйте их.

Если таблички отклеились и потерялись, или текст на них
стал трудно читаться, обратитесь к дилеру компании
Honda для замены табличек на новые (таблички можно
приобрести у дилера как обыкновенную запасную часть).

На каждой наклейке нанесена специальная пикто­
грамма. Расшифровки значений каждой пиктограм­
мы и наклейки даны ниже:

Внимательно ознакомьтесь с руководством

Внимательно ознакомьтесь с руководством
по ремонту. В целях безопасности рекоменду­

ется доверить выполнение сервисных опера­

ций официальному дилеру Honda.

DANGER (ОПАСНОСТЬ) (на КРАСНОМ фоне)

Вы ПОГИБНЕТЕ или ПОЛУЧИТЕ ТЯЖЕЛЫЕ

УВЕЧЬЯ, если будете итнорировать данное

(на ОРАНЖЕВОМ фоне)

Вы можете ПОГИБНУТЬ или ПОЛУЧИТЬ
СЕРЬЕЗНУЮ ТРАВМУ, если не будете следовать
инарукциям.

CAUTION (ВНИМАНИЕ) (на ЖЕЛТОМ фоне)

Читать еще:  Какую панель можно установить в ваз 2121

Вы МОЖЕТЕ БЫТЬ ТРАВМИРОВАНЫ, если
не будете соблюдать необходимых мер предо­
сторожности.

Выделить → Я нашёл инструкцию для своего мотоцикла здесь! #manualza

В инструкции я понял только то, что это инструкция.

Авто мото мануалы

Honda VFR800FI Interceptor 1998-2001 Service Manual. Honda VFR800FI Interceptor 1998-2001 сервисный мануал.

Honda VFR800FI Interceptor 1998-2001 Service Manual. Honda VFR800FI Interceptor 1998-2001 сервисный мануал.

Сервисный мануал на легендарный втэковый Выфер 1998-2001гг.

Язык: английский
Страниц: 564
Формат: pdf

Похожие записи:

Запись была опубликована в Четверг, 08 Сен 2011 10:29 дп в рубрике Honda, VF. Вы можете следить за обновлениями при помощи RSS 2.0 ленты. И комментирование, и пинги запрещены.

Рубрики

  • ATV (1)
    • Yamaha (1)
      • Banshee (1)
  • Автомобили (55)
    • Audi (4)
      • 100 (1)
      • 80 (1)
      • A4 (1)
    • BMW (3)
      • 3 (1)
      • 5 (1)
      • 6 (1)
      • 7 (1)
    • Chery (1)
      • Tiggo (1)
    • Chevrolet (4)
      • Aveo (1)
      • Lacetti (1)
      • Lanos (1)
      • Niva (1)
    • Citroen (1)
      • C4 (1)
    • Daewoo (1)
      • Lanos (1)
    • Fiat (1)
      • Albea (1)
    • Ford (2)
      • C-MAX (1)
      • Focus (2)
    • Great Wall (1)
      • Hover (1)
    • Honda (2)
      • HR-V (1)
    • Hyundai (3)
      • SantaFe (1)
      • Solaris (1)
      • Tucson (1)
    • KIA (2)
      • Ceed (1)
      • Rio (1)
    • Mazda (1)
      • Protege (1)
    • Mercedes (1)
      • E-class (1)
    • Mitsubishi (1)
      • Lancer (1)
    • Nissan (5)
      • Juke (1)
      • Maxima (1)
      • Note (1)
      • Primera (2)
    • Opel (1)
      • Corsa (1)
    • Peugeot (2)
      • 307 (1)
      • Partner (1)
    • Renault (4)
      • Logan (1)
      • Megane (2)
      • Sandero (1)
    • Skoda (1)
      • Fabia (1)
    • SsangYong (1)
      • Rexton (1)
    • Subaru (5)
      • Forester (1)
      • Impreza (3)
      • Tribeca (1)
    • Toyota (2)
      • Avensis (1)
      • LandCruiser (1)
    • Volkswagen (3)
      • Polo (1)
      • Tiguan (1)
      • Touareg (1)
    • ВАЗ (1)
      • 2110 (1)
      • 2111 (1)
      • 2112 (1)
    • ГАЗ (3)
      • 3110 (1)
      • ГАЗ-24 (1)
      • Соболь (1)
  • Водный транспорт (1)
  • Квадроциклы (1)
    • CF-Moto (1)
  • Мопеды (1)
    • Верховина (1)
    • Карпаты (1)
    • Рига (1)
  • Мотоциклы (169)
    • BMW (2)
      • K1200LT (1)
      • R (1)
    • Ducati (3)
      • Diavel (1)
      • Monster (1)
      • Superbike (1)
    • Harley Davidson (1)
    • Honda (46)
      • CB (6)
      • CBR (13)
      • CR (2)
      • GL (5)
      • NRX (1)
      • NT (1)
      • NX (1)
      • ST (1)
      • VF (6)
      • VT (2)
      • XL (4)
      • XR (5)
    • Hyosung (1)
    • Jawa (3)
      • 634 (1)
    • Kawasaki (23)
      • EL (1)
      • ER (1)
      • GP (1)
      • GPZ (1)
      • GTR (1)
      • KLE (1)
      • KLR (2)
      • KZ (1)
      • VN (1)
      • Zephyr (1)
      • ZR (2)
      • ZX (9)
      • ZZR (2)
    • KTM (2)
      • Adventure (2)
    • Suzuki (46)
      • AN (2)
      • DL (2)
      • DR (4)
      • GSF (4)
      • GSX (4)
      • GSX-R (20)
        • 1000 (3)
        • 1100 (2)
        • 1300 (2)
        • 600 (6)
        • 750 (8)
      • LS (1)
      • RF (1)
      • RM (1)
      • SV (1)
      • TL (1)
      • VL (1)
      • VZ (2)
      • XF (1)
    • Yamaha (30)
      • FJR (3)
      • FZ (4)
      • R6 (2)
      • TDM (2)
      • TRX (1)
      • TT (1)
      • VMAX (1)
      • WR (2)
      • XJ (2)
      • XJR (2)
      • XT (4)
      • XV (4)
      • YZ (3)
    • Отечественные (11)
      • Восход (2)
      • ЗИД (1)
      • ИЖ (3)
      • Минск (2)
      • Мопеды (1)
      • ТМЗ (1)
        • Муравей (1)
      • Урал (1)
  • Разное (4)
  • Скутеры (8)
    • Gilera (1)
    • Honda (3)
      • Lead (1)
      • SH (1)
      • Silverwing (1)
    • Yamaha (3)
      • Axis (1)
      • BWs (1)
      • Jog (1)
  • Страницы

    Для вывода облака тегов WP_Cumulus необходим Flash Player 9 или выше. Бесплатные русские шаблоны для WordPress.

    Все права защищены © 2019 Авто мото мануалы. Техническая документация, каталоги деталей, руководства пользователей для авто и мото техники | Thanks: wordpress темы

    Источники:

    http://vk.com/topic-172555096_38783508?offset=40
    http://manualza.ru/honda/vfr800x/dcfj1
    http://www.automotomanuals.ru/moto/honda-moto/honda-vfr800fi-interceptor-1998-2001-service-manual-honda-vfr800fi-interceptor-1998-2001-%D1%81%D0%B5%D1%80%D0%B2%D0%B8%D1%81%D0%BD%D1%8B%D0%B9-%D0%BC%D0%B0%D0%BD%D1%83%D0%B0%D0%BB/

  • Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
